Le Convertisseur VSWR en Coefficient de Réflexion permet de déterminer le coefficient de réflexion (Γ) d’un système RF à partir de la valeur du VSWR. Cet outil est essentiel pour les ingénieurs et techniciens travaillant sur des lignes de transmission, antennes et systèmes RF, afin d’évaluer la qualité de l’adaptation d’impédance.

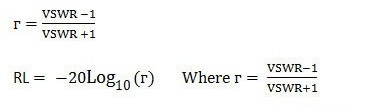

Formule du Coefficient de Réflexion
Γ = (VSWR – 1) / (VSWR + 1)
Cette relation indique comment le rapport d’ondes stationnaires de tension (VSWR) se traduit en coefficient de réflexion, fournissant une mesure directe de l’adaptation d’impédance et des pertes de retour.
Exemples de Calcul
Exemple 1 : VSWR = 1,5 → Γ ≈ 0,2
Exemple 2 : VSWR = 2 → Γ ≈ 0,333
Utilisations du Convertisseur VSWR → Coefficient de Réflexion
- Évaluation de l’adaptation d’impédance sur lignes de transmission et antennes
- Analyse des pertes de retour dans les systèmes RF
- Optimisation de la performance des dispositifs RF et des réseaux d’antenne
- Support pour la conception et le dépannage de circuits micro-ondes et RF
- Outil pédagogique pour comprendre le lien entre VSWR et réflexion
