La Calculatrice d’Atténuateur en Pi permet de déterminer les valeurs de résistance nécessaires pour concevoir un atténuateur en configuration Pi. L’outil utilise l’atténuation souhaitée et l’impédance du système pour calculer les résistances série et parallèle requises, facilitant ainsi la conception de circuits RF précis.

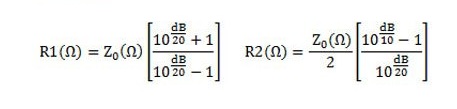

Formules de Calcul
R1 (shunt) = Z₀ × (K + 1) / (K – 1)
R2 (série) = Z₀ × (K² – 1) / (2 × K)
avec K = 10^(A/20)
Explication des Formules
La valeur R1 correspond à la résistance en parallèle (shunt) et R2 à la résistance en série de l’atténuateur. Z₀ est l’impédance caractéristique du système et A l’atténuation désirée en dB. La constante K représente le rapport de tension nécessaire pour obtenir l’atténuation spécifiée. Ces calculs assurent que l’atténuateur respecte les paramètres de l’impédance et fournit l’atténuation souhaitée.
Exemples de Calcul
Exemple 1 : A = 10 dB, Z₀ = 50 Ω. Résultat : R1 ≈ 328,9 Ω, R2 ≈ 15,8 Ω
Exemple 2 : A = 6 dB, Z₀ = 75 Ω. Résultat : R1 ≈ 236,6 Ω, R2 ≈ 27,4 Ω
Applications de la Calculatrice d’Atténuateur
- Conception de circuits RF nécessitant des atténuateurs précis
- Optimisation des niveaux de signal dans les systèmes de communication
- Test et calibration de lignes de transmission et d’équipements RF
- Éducation et formation sur les atténuateurs et circuits RF
- Simulation et prototypage rapide de réseaux d’atténuation
