La Calculatrice d’Antenne Micro-Ruban permet de déterminer les dimensions d’une antenne patch micro-ruban en fonction de la fréquence de résonance, de la constante diélectrique du substrat et de son épaisseur. Cet outil est utile pour les ingénieurs et techniciens souhaitant concevoir des antennes micro-ruban précises pour les applications RF.

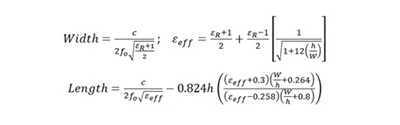

Formules de Calcul de l’Antenne
Largeur (W) : W = (c / (2 × f₀)) × √(2 / (εr + 1))
Longueur effective (Leff) : Leff = c / (2 × f₀ × √εeff)
Correction de longueur ΔL : ΔL = 0,412 × h × ((εeff + 0,3) × (W/h + 0,264)) / ((εeff − 0,258) × (W/h + 0,8))
Longueur réelle : L = Leff − 2 × ΔL
Explication des Formules
La largeur W est calculée pour assurer la résonance à la fréquence choisie. La constante diélectrique effective εeff prend en compte les effets du substrat et de l’air environnant. La correction ΔL ajuste la longueur pour compenser les effets de bord du patch. La longueur réelle L garantit que l’antenne résonne correctement à la fréquence désirée, optimisant le rayonnement et l’impédance.
Exemples de Calcul
Exemple 1 : εr = 4,4, h = 1,6 mm, f₀ = 2,4 GHz. Résultat : W ≈ 38,12 mm, L ≈ 28,96 mm
Exemple 2 : εr = 2,2, h = 1,0 mm, f₀ = 5 GHz. Résultat : W ≈ 45,12 mm, L ≈ 33,45 mm
Utilisations de la Calculatrice/Convertisseur d’Antenne Micro-Ruban
- Conception rapide d’antennes micro-ruban pour applications RF et Wi-Fi
- Optimisation des dimensions pour obtenir la fréquence de résonance souhaitée
- Analyse de l’effet de l’épaisseur du substrat et de la constante diélectrique
- Support pour la simulation et la vérification des performances de l’antenne
- Outil pédagogique pour l’apprentissage de la conception d’antennes
