VRM – Module de Régulation de Tension : Principe et Fonctionnement

Aujourd’hui on va voir en détail ce qu’est un VRM, ou Module de Régulation de Tension, un composant essentiel dans l’électronique moderne, notamment pour l’alimentation des microprocesseurs et circuits intégrés sensibles.

Qu’est-ce qu’un VRM ?

Le VRM est un circuit électronique spécialisé dont la fonction principale est de fournir une tension stable et régulée à partir d’une source d’alimentation souvent variable. Cette stabilité est cruciale pour garantir le bon fonctionnement et la longévité des composants électroniques, en particulier dans les systèmes informatiques et embarqués.

Fonctionnement du Module de Régulation de Tension

Un VRM convertit une tension d’entrée (généralement plus élevée et variable) en une tension de sortie précise et constante adaptée aux besoins d’un composant spécifique. Pour cela, il utilise généralement un régulateur à découpage (switching regulator) ou, dans certains cas, un régulateur linéaire, bien que le premier soit privilégié pour son rendement élevé.

Les principales étapes du processus de régulation :

Mesure : Le VRM mesure en continu la tension de sortie.
Comparaison : La tension mesurée est comparée à une tension de référence interne.
Contrôle : Un contrôleur ajuste le rapport cyclique du signal PWM qui pilote les transistors de puissance.
Correction : Le filtre LC (inductance-condensateur) lisse la sortie pour fournir une tension stable.

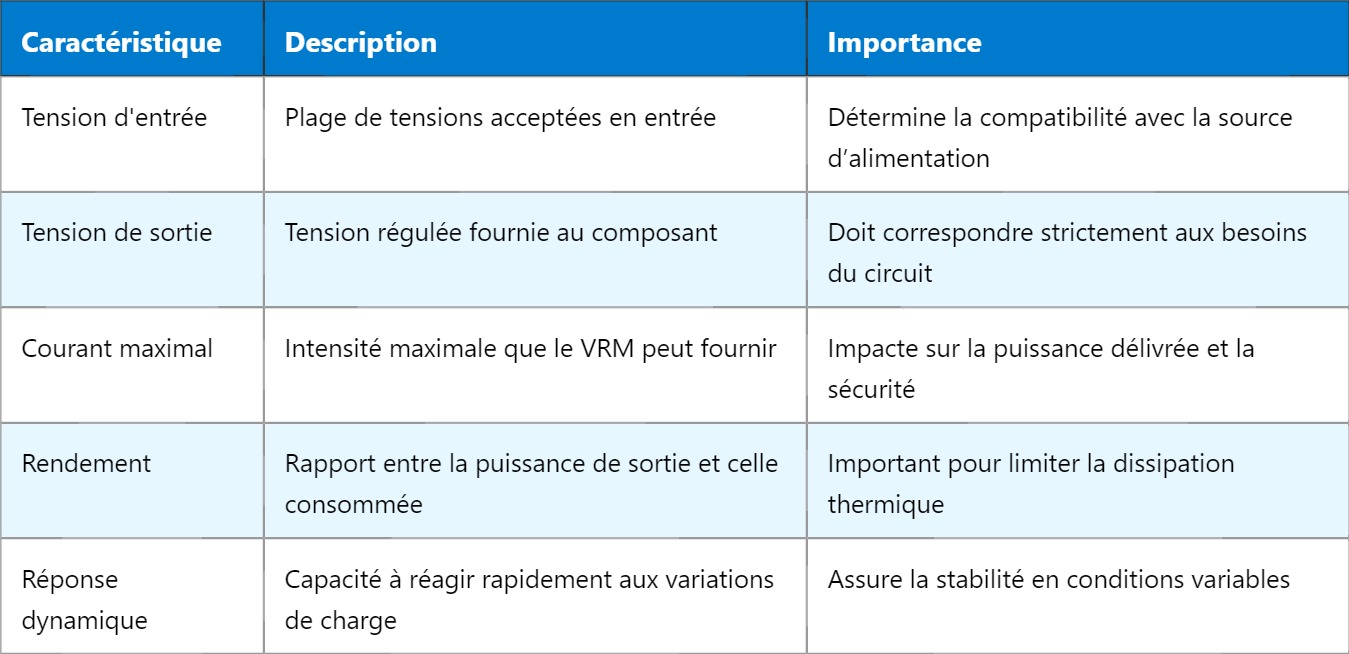

Caractéristiques techniques clés d’un VRM

Caractéristique	Description	Importance
Tension d’entrée	Plage de tensions acceptées en entrée	Détermine la compatibilité avec la source d’alimentation
Tension de sortie	Tension régulée fournie au composant	Doit correspondre strictement aux besoins du circuit
Courant maximal	Intensité maximale que le VRM peut fournir	Impacte sur la puissance délivrée et la sécurité
Rendement	Rapport entre la puissance de sortie et celle consommée	Important pour limiter la dissipation thermique
Réponse dynamique	Capacité à réagir rapidement aux variations de charge	Assure la stabilité en conditions variables

Exemple simplifié d’utilisation d’un VRM

Dans un ordinateur, le processeur moderne requiert une tension stable souvent inférieure à 1,5 V, alors que l’alimentation délivre 12 V. Le VRM situé sur la carte mère abaisse cette tension de 12 V à la tension précise requise, en assurant une régulation fine malgré les fluctuations du courant liées aux changements de charge du CPU.

Aspects complémentaires et bonnes pratiques

Le choix d’un VRM doit prendre en compte non seulement les caractéristiques électriques, mais aussi la dissipation thermique et la qualité de la filtration des parasites. Une mauvaise régulation peut entraîner des erreurs de calcul, un fonctionnement instable, voire la destruction du composant alimenté.

Les VRM modernes intègrent souvent des mécanismes de protection contre les surintensités, surchauffes et courts-circuits, garantissant ainsi la sécurité globale du système.

Si vous souhaitez approfondir la gestion de l’alimentation électrique dans l’électronique, ne manquez pas notre article sur les convertisseurs DC-DC et leurs types.
