Aujourd’hui, on va explorer en détail le VMOS, un type particulier de transistor à effet de champ (FET) caractérisé par sa structure verticale, largement utilisé dans les circuits de puissance. Ce composant est essentiel pour gérer de fortes intensités avec une faible résistance de conduction.

Définition et principe de fonctionnement

Le VMOS (Vertical Metal Oxide Semiconductor) est un transistor MOSFET dont la conduction se fait verticalement à travers la puce, contrairement aux MOSFET classiques à conduction latérale. Cette architecture verticale permet une meilleure gestion des courants élevés et une réduction significative de la résistance drain-source (RDS(on)).

La structure comprend :

  • Un substrat de type N ou P selon la polarité du transistor
  • Une grille en oxyde de métal qui contrôle le canal vertical
  • Des zones de source et drain placées à chaque extrémité verticale du dispositif

Avantages techniques du VMOS

  1. Faible résistance à l’état passant : Grâce à la conduction verticale, le VMOS offre une surface plus grande pour le passage du courant, réduisant ainsi les pertes joules.
  2. Haute densité de courant : La configuration permet de gérer des intensités élevées dans un petit volume.
  3. Vitesse de commutation élevée : La structure du transistor permet des transitions rapides, cruciales dans les alimentations à découpage et les circuits RF.
  4. Meilleure dissipation thermique : Le contact direct avec le substrat facilite l’évacuation de la chaleur.

Structure et fabrication

Le VMOS possède une forme caractéristique en « V » creusée dans le substrat, d’où son nom. Cette « tranchée » verticale permet de réaliser la grille en oxyde qui contrôle le canal. Cette forme diffère du MOS planar classique et offre un chemin de conduction plus direct.

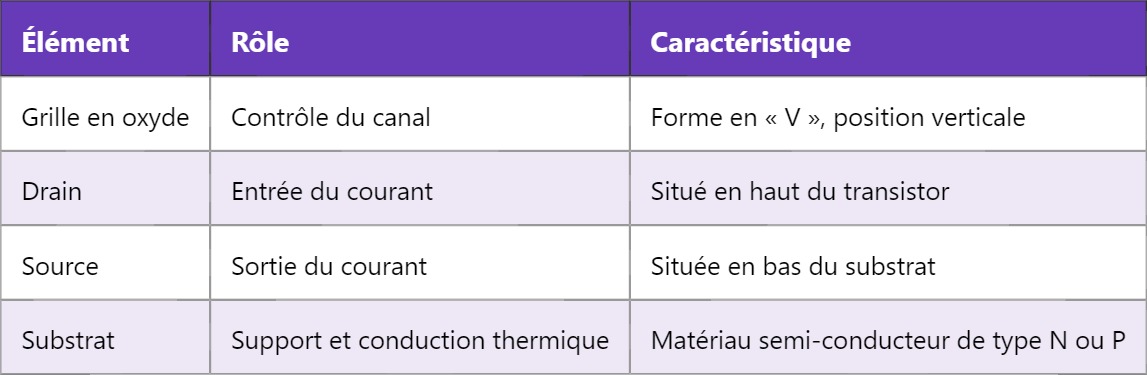

Élément Rôle Caractéristique
Grille en oxyde Contrôle du canal Forme en « V », position verticale
Drain Entrée du courant Situé en haut du transistor
Source Sortie du courant Située en bas du substrat
Substrat Support et conduction thermique Matériau semi-conducteur de type N ou P

Applications principales

Le VMOS est particulièrement adapté aux circuits nécessitant :

  • Des commutations rapides avec faible perte
  • Une gestion efficace de forts courants et tensions
  • Une haute fréquence de fonctionnement

On retrouve ce composant dans :

  • Les alimentations à découpage (SMPS)
  • Les amplificateurs RF
  • Les contrôleurs moteurs
  • Les systèmes de commutation de puissance industrielle

Comparaison VMOS vs MOSFET planar

Pour mieux comprendre les bénéfices du VMOS, voici une comparaison rapide avec le MOSFET traditionnel :

Critère VMOS MOSFET planar
Structure Verticale en « V » Plane (latérale)
Résistance RDS(on) Très faible Plus élevée
Gestion de courant Élevée Modérée
Applications Puissance, RF Usage général, faible puissance

Enfin, il est intéressant de noter que l’évolution des technologies a mené à la création de transistors dits « trench MOSFET », qui reprennent et optimisent certains principes du VMOS pour des performances encore meilleures.

Pour approfondir votre compréhension des composants de puissance, découvrez notre article dédié au IGBT – Transistor bipolaire à grille isolée, un autre élément clé dans les circuits haute puissance.
