Aujourd’hui, on va voir ce qu’est le VLSI, une technologie clé dans la conception des circuits intégrés modernes, permettant d’intégrer des millions voire des milliards de transistors sur une seule puce. Ce niveau d’intégration a révolutionné l’électronique, ouvrant la voie à des dispositifs toujours plus puissants et compacts.

Définition et importance du VLSI

Le terme VLSI signifie « Very Large Scale Integration ». Il s’agit d’une technique permettant d’intégrer un nombre très élevé de composants électroniques (principalement des transistors) sur une seule puce de silicium. Cette intégration massive permet :

• Une augmentation significative des performances des circuits.
• Une réduction de la taille des appareils électroniques.
• Une baisse de la consommation d’énergie grâce à la miniaturisation.
• Un coût de production plus compétitif par rapport à l’assemblage de composants discrets.

Les étapes clés de l’intégration VLSI

1. Conception logique : définition des fonctions à réaliser et modélisation sous forme de portes logiques et de blocs fonctionnels.
2. Conception physique : placement des composants et routage des connexions sur la puce, en respectant les contraintes de performance et de dissipation thermique.
3. Fabrication : processus de photolithographie, dépôt, gravure et dopage pour créer les structures physiques des transistors et interconnexions.
4. Test et validation : vérification du bon fonctionnement des circuits et détection des défauts éventuels.

Technologies et matériaux utilisés

La base matérielle des circuits VLSI est le silicium, transformé en wafers sur lesquels on réalise des millions de transistors. Parmi les techniques clés :

• Photolithographie : pour dessiner les motifs des circuits sur le wafer.
• Dopage ionique : pour modifier les propriétés électriques du silicium.
• Deposition de couches métalliques : pour les connexions électriques entre composants.
• Techniques avancées comme le FinFET pour améliorer les performances à très petite échelle.

Les défis du VLSI

Avec l’augmentation du nombre de transistors, plusieurs difficultés apparaissent :

• Gestion de la chaleur générée par la densité élevée de composants.
• Réduction des défauts de fabrication à l’échelle nanométrique.
• Complexité accrue des outils de conception et simulation.
• Optimisation de la consommation énergétique dans des environnements toujours plus contraints.

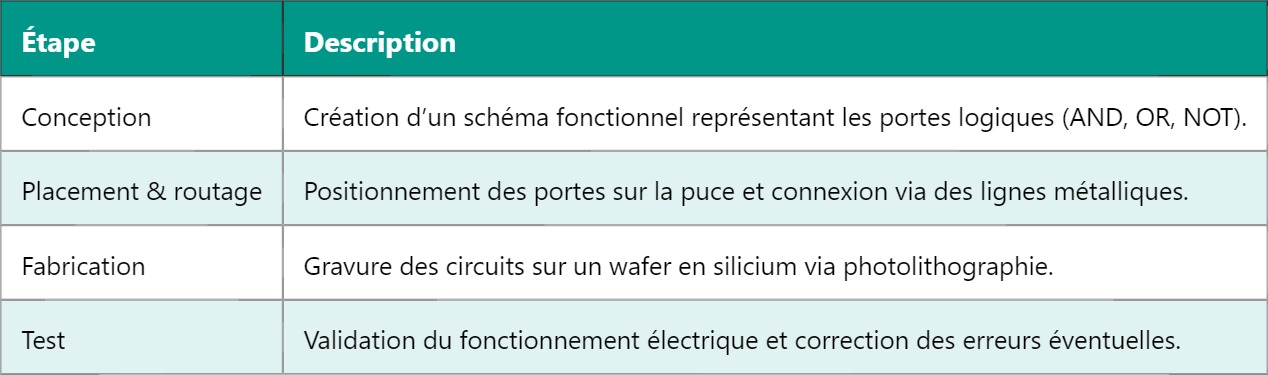

Exemple simplifié : réalisation d’un circuit VLSI

Comprendre le VLSI ouvre la porte à l’innovation dans des domaines variés comme les microprocesseurs, la mémoire et les systèmes embarqués. Pour approfondir, découvrez comment la technologie FPGA permet une flexibilité unique dans la conception électronique.
