Aujourd’hui on va voir en détail ce qu’est le VGA, un standard d’interface graphique analogique très utilisé dans le monde de l’informatique et de l’électronique. Ce protocole a marqué une étape majeure dans l’affichage des images sur écran, notamment avant l’avènement des connexions numériques modernes.

Définition et rôle du VGA

Le VGA, pour Video Graphics Array, est une norme d’affichage vidéo développée initialement pour les ordinateurs personnels. Il permet la transmission de signaux analogiques vers un écran, en définissant la résolution, la fréquence de rafraîchissement et la gestion des couleurs. Malgré l’apparition de technologies numériques, le VGA reste encore présent dans de nombreux équipements par sa simplicité et sa compatibilité.

Caractéristiques techniques principales

• Signal analogique : Le VGA transmet les signaux de couleur rouge, vert et bleu sous forme analogique, ainsi que les signaux de synchronisation horizontale et verticale.
• Résolutions supportées : La résolution classique du VGA est 640×480 pixels, mais la norme peut supporter des résolutions supérieures selon les variantes.
• Fréquence de rafraîchissement : Généralement autour de 60 Hz, mais adaptable selon l’écran et la carte graphique.
• Connecteur : Le connecteur VGA est un D-sub à 15 broches, souvent identifiable par sa forme trapézoïdale.

Fonctionnement du signal VGA

Le signal VGA repose sur trois composantes vidéo analogiques : Rouge, Vert, Bleu (R, G, B). Chaque composante transmet une intensité de lumière variable qui est recombinée sur l’écran pour afficher la couleur désirée. En parallèle, les signaux de synchronisation horizontale (HSYNC) et verticale (VSYNC) permettent de coordonner le balayage du faisceau d’électrons dans les écrans cathodiques, ou le rafraîchissement de l’image sur les écrans LCD compatibles.

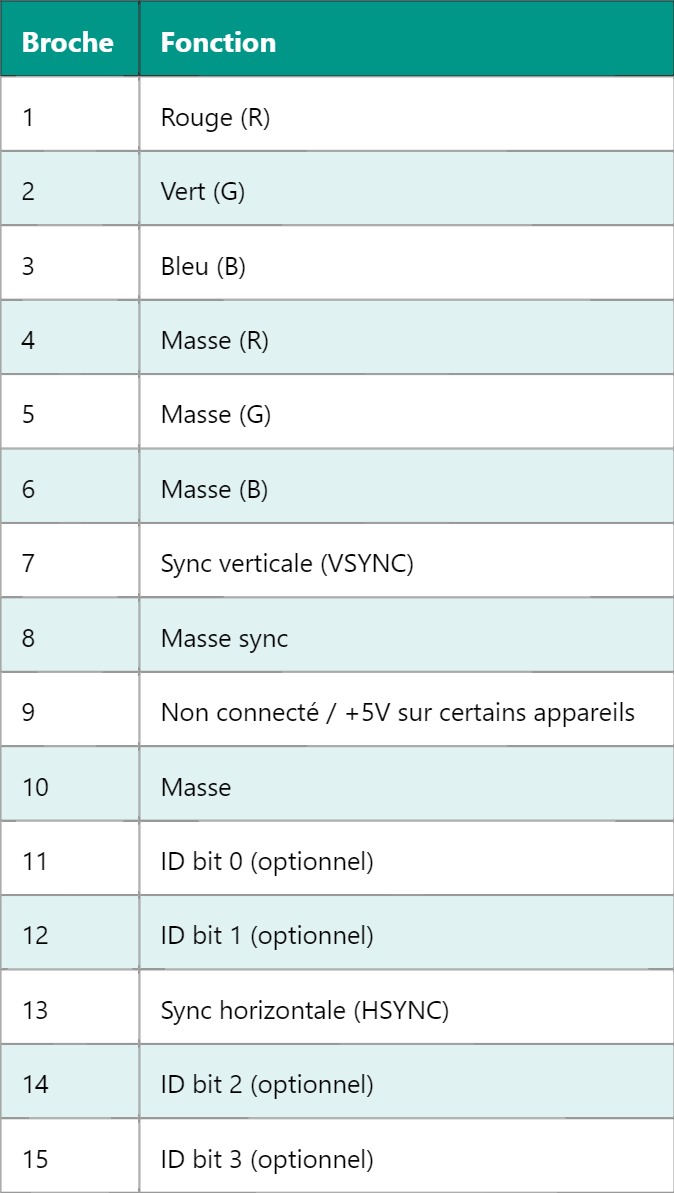

Structure du connecteur VGA

Avantages et limites du VGA

1. Avantages :
   • Compatibilité étendue avec de nombreux écrans et projecteurs.
   • Coût faible des câbles et connecteurs.
   • Simplicité d’implémentation en analogique.
2. Limites :
   • Perte de qualité du signal sur de longues distances due à l’analogique.
   • Résolutions et fréquences limitées comparées aux connexions numériques modernes (HDMI, DisplayPort).
   • Absence de transmission audio ou de données supplémentaires.

Exemple d’application

Un PC équipé d’une sortie VGA peut être relié à un projecteur ou un écran CRT classique en utilisant un câble VGA standard. La transmission analogique nécessite que les appareils soient compatibles avec les niveaux de tension et la synchronisation propres au VGA, ce qui était la norme avant l’arrivée des écrans numériques.

Pour aller plus loin, découvrez comment la transition vers les interfaces numériques comme HDMI a révolutionné la qualité d’affichage et la gestion des données multimédias.
