VCO – Comprendre l’Oscillateur Commandé en Tension
Aujourd’hui on va voir en détail le fonctionnement et l’application du VCO, ou Oscillateur Commandé en Tension, un composant clé dans de nombreux circuits électroniques, notamment en télécommunications, synthèse sonore et systèmes de modulation.
Qu’est-ce qu’un VCO ?
Un VCO (Voltage Controlled Oscillator) est un oscillateur dont la fréquence de sortie est directement modulée par une tension d’entrée. Contrairement aux oscillateurs fixes, le VCO permet de générer un signal périodique dont la fréquence varie en fonction de la tension appliquée sur son entrée.
Cette propriété en fait un élément fondamental dans des applications telles que :
- La synthèse de fréquence (PLL, boucles à verrouillage de phase)
- Les modulateurs FM
- Les générateurs de signal variables
- Les circuits de conversion fréquence-tension ou tension-fréquence
Principe de fonctionnement
Le VCO repose sur un dispositif oscillant dont la fréquence dépend d’un paramètre électrique contrôlé par la tension d’entrée. Typiquement, ce paramètre est une capacité variable ou un élément réactif modifiable.
Deux grandes familles de VCO existent :
- VCO à base analogique : Utilise des composants comme des condensateurs varicap ou des circuits RC dont la constante de temps varie en fonction de la tension. Ces oscillateurs peuvent être :
- À relaxation (oscillateurs à onde carrée ou triangulaire)
- À oscillation sinusoïdale (LC ou quartz avec contrôle électronique)
- VCO à base numérique : Utilise des circuits numériques comme des oscillateurs à retard variable contrôlé par tension, souvent intégrés dans les circuits FPGA ou ASIC.

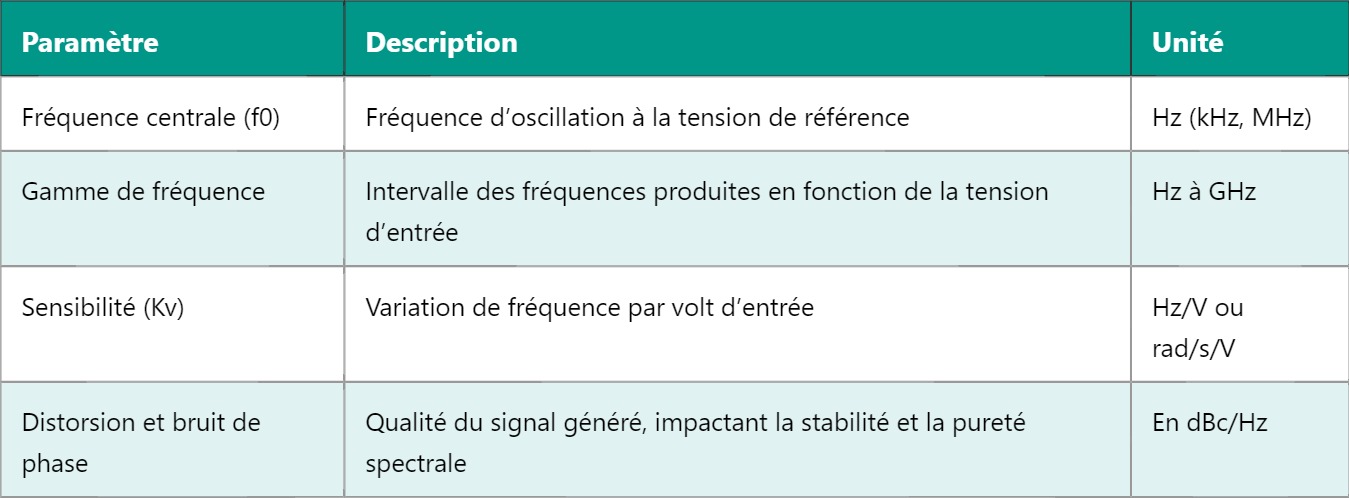

Caractéristiques principales
Paramètre | Description | Unité |
---|---|---|
Fréquence centrale (f0) | Fréquence d’oscillation à la tension de référence | Hz (kHz, MHz) |
Gamme de fréquence | Intervalle des fréquences produites en fonction de la tension d’entrée | Hz à GHz |
Sensibilité (Kv) | Variation de fréquence par volt d’entrée | Hz/V ou rad/s/V |
Distorsion et bruit de phase | Qualité du signal généré, impactant la stabilité et la pureté spectrale | En dBc/Hz |
Exemple de VCO simple basé sur un oscillateur à relaxation
Un montage classique de VCO peut s’appuyer sur un circuit intégré NE555 configuré en oscillateur astable avec une diode varicap pour contrôler la fréquence :
- Le NE555 génère une onde carrée dont la fréquence dépend du condensateur C.
- Le condensateur est remplacé ou modifié par une diode varicap, dont la capacité varie selon la tension inverse appliquée.
- En modifiant la tension sur la varicap, on ajuste la fréquence d’oscillation.
Ce type de VCO est simple, peu coûteux et adapté à des fréquences de quelques kHz à quelques MHz, mais avec une précision et stabilité limitées.
Applications courantes et intégration
Les VCO sont omniprésents dans les circuits électroniques modernes :
- PLL (boucle à verrouillage de phase) : Utilisé pour stabiliser une fréquence variable en la comparant à une fréquence de référence.
- Modulation FM et synthèse sonore : En musique électronique, un VCO produit des oscillations dont la fréquence peut être modulée pour créer des sons variés.
- Communications radio : Les VCO servent à générer des porteuses variables pour la modulation et la démodulation des signaux.
- Convertisseurs fréquence-tension : Inversement, la fréquence générée par un VCO peut être mesurée pour déterminer une tension d’entrée, utilisé dans les capteurs et instrumentation.
Choix et précautions lors de l’utilisation
- Choisir un VCO adapté à la gamme de fréquences souhaitée et à la précision requise.
- Tenir compte du bruit de phase, surtout dans les applications RF où la pureté spectrale est critique.
- Respecter les plages de tension recommandées pour éviter la non-linéarité ou la saturation.
- Prendre en compte la température et l’environnement, car ils peuvent affecter la stabilité de la fréquence.
En résumé, le VCO est un composant versatile dont la compréhension approfondie permet d’optimiser son intégration dans de nombreux systèmes électroniques.
Pour approfondir, n’hésitez pas à découvrir comment fonctionne la boucle à verrouillage de phase (PLL) qui exploite le VCO pour stabiliser les fréquences.
