Aujourd’hui, on va voir en détail ce qu’est une varicap, une diode à capacité variable largement utilisée en électronique pour le réglage de fréquences et le contrôle de circuits résonants.

Qu’est-ce qu’une Varicap ?

La varicap, aussi appelée diode varactor ou diode tuning, est une diode spécialement conçue pour exploiter la variation de sa capacité en fonction de la tension inverse appliquée. Contrairement aux diodes classiques qui sont surtout utilisées pour leur conduction ou leur blocage, la varicap est utilisée comme un élément capacitif variable dans des circuits électroniques.

Fonctionnement Physique

La varicap est fabriquée sur le principe de la jonction PN. Lorsqu’elle est polarisée en inverse, une zone de déplétion (zone sans porteurs de charge) apparaît autour de la jonction. La largeur de cette zone varie avec la tension inverse, ce qui modifie la capacité électrique de la diode.

• Tension inverse faible : zone de déplétion étroite, capacité élevée.
• Tension inverse élevée : zone de déplétion large, capacité faible.

Cette variation de capacité peut être modélisée comme un condensateur variable dont la capacité C est une fonction décroissante de la tension inverse V.

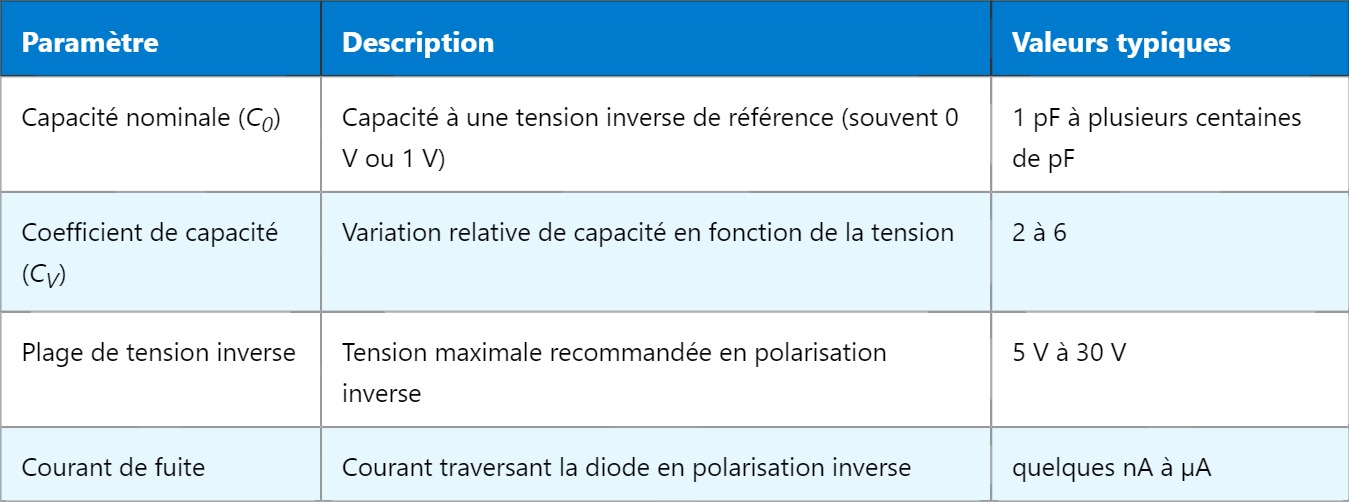

Caractéristiques Électriques

Applications Pratiques

La principale utilité des varicaps est le réglage électronique de fréquence dans divers circuits :

1. Oscillateurs à fréquence variable (VCO) : la varicap permet de faire varier la fréquence d’oscillation en modifiant la capacité du circuit résonant.
2. Filtres accordables : dans les radios et les équipements de communication, pour ajuster la bande passante ou la fréquence centrale.
3. Synthétiseurs de fréquence : dans les circuits PLL (boucle à verrouillage de phase) pour un contrôle précis et rapide de la fréquence.
4. Contrôle automatique de gain (AGC) et compensation de fréquence : certaines varicaps permettent d’adapter la fréquence ou la réponse des circuits en fonction des conditions externes.

Exemple d’Utilisation dans un Oscillateur LC

Dans un oscillateur LC classique, la fréquence est donnée par :

f = 1 / (2π√(L·C))

En remplaçant le condensateur fixe par une varicap, la capacité C devient variable via la tension V appliquée à la varicap, ce qui modifie la fréquence f. Cette technique est utilisée dans les radios pour syntoniser une station.

Points Techniques à Surveiller

• La linéarité de la variation de capacité n’est pas parfaite, donc un contrôle électronique adapté est souvent nécessaire.
• La capacité parasite et la résistance série équivalente (ESR) peuvent influencer la qualité du circuit.
• Le bruit de la diode peut impacter les applications sensibles comme les oscillateurs à faible bruit.

En résumé, la varicap est un composant clé pour les réglages électroniques dynamiques, apportant souplesse et précision dans le domaine des fréquences radio et des circuits résonants.
