USB : Comprendre le Bus Universel en Série

USB : Comprendre le Bus Universel en Série

Aujourd’hui, on va voir en détail ce qu’est l’USB, ou Bus Universel en Série, une technologie incontournable qui a révolutionné la connectique informatique et électronique depuis les années 1990.

Qu’est-ce que l’USB ?

L’USB (Universal Serial Bus) est un standard industriel de communication permettant la connexion, la communication et l’alimentation électrique entre des ordinateurs et des périphériques électroniques. Son objectif principal est de remplacer une multitude de connecteurs spécifiques par un seul, universel et simple d’usage.

Historique et évolutions

• USB 1.0 (1996) : Débit initial jusqu’à 12 Mbit/s, conçu pour simplifier les connexions entre PC et périphériques comme claviers, souris, imprimantes.
• USB 2.0 (2000) : Débit amélioré jusqu’à 480 Mbit/s, largement adopté pour les supports de stockage et autres périphériques gourmands en données.
• USB 3.x (à partir de 2008) : Vitesse accrue avec USB 3.0 jusqu’à 5 Gbit/s, puis 10 Gbit/s pour USB 3.1, et encore plus pour les versions ultérieures (USB 3.2, USB4).
• USB-C (2014) : Connecteur réversible, supporte des débits élevés, alimentation jusqu’à 100 W et protocoles alternatifs comme Thunderbolt.

Architecture et fonctionnement

L’USB fonctionne selon une architecture maître-esclave avec un contrôleur hôte (généralement l’ordinateur) qui gère la communication avec les périphériques connectés via un système en arbre. Chaque périphérique est identifié par une adresse unique et communique via des paquets de données standardisés.

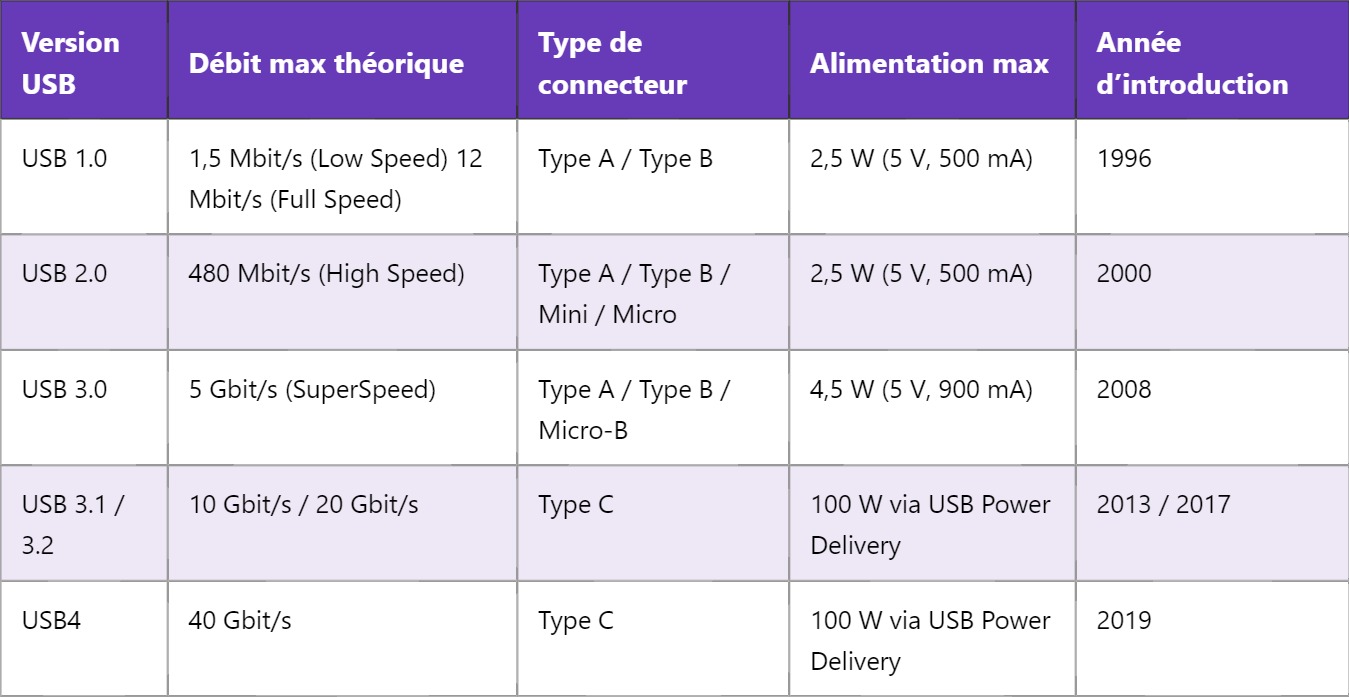

Caractéristiques techniques principales

Modes de transmission et protocoles

L’USB utilise plusieurs types de transfert adaptés à différents besoins :

1. Transfert contrôlé : Utilisé pour les données critiques, avec confirmation de réception.
2. Transfert isochrone : Pour les flux temps réel comme l’audio ou la vidéo, où la latence est critique.
3. Transfert en rafale : Pour transférer rapidement de grandes quantités de données sans garantie stricte de délai.
4. Transfert interrupt : Pour les périphériques qui envoient des données de façon sporadique, comme les claviers ou souris.

Alimentation électrique via USB

Au-delà de la simple transmission de données, l’USB sert aussi à alimenter les périphériques. Les premières versions limitaient la puissance à 2,5 W, mais avec l’avènement de l’USB Power Delivery (PD), il est possible d’alimenter des appareils jusqu’à 100 W. Cela ouvre la voie à l’alimentation d’ordinateurs portables, écrans et autres équipements via un seul câble USB-C.

Exemple d’utilisation courante

Un disque dur externe connecté en USB 3.0 bénéficie d’un débit élevé pour transférer rapidement des fichiers volumineux, tout en étant alimenté directement par le port USB sans alimentation externe.

Compatibilité et rétrocompatibilité

L’un des grands succès de l’USB est sa rétrocompatibilité. Un périphérique USB 2.0 fonctionnera sur un port USB 3.0, même si la vitesse sera limitée à celle de l’USB 2.0. Cette compatibilité étendue facilite l’adoption du standard et la transition vers les versions plus rapides et plus puissantes.
