UPS : Alimentation Sans Interruption
Aujourd’hui on va voir comment fonctionne une alimentation sans interruption, plus connue sous le sigle UPS (Uninterruptible Power Supply), et pourquoi elle est essentielle dans les environnements critiques, de l’informatique aux installations industrielles.
Qu’est-ce qu’un UPS ?
Un UPS est un dispositif électronique qui assure l’alimentation continue d’un système en cas de coupure de courant ou de variation dangereuse de tension. Il fournit une énergie de secours temporaire grâce à une batterie intégrée, permettant soit une continuité de fonctionnement, soit un arrêt sécurisé du système alimenté.
Les trois principaux types d’UPS
- UPS hors ligne (Offline / Standby)Fonctionne en mode bypass, c’est-à-dire que l’alimentation est directe depuis le secteur jusqu’à ce qu’une panne soit détectée. En cas de coupure, l’onduleur prend le relais. Ce type est simple et économique, adapté aux équipements peu sensibles.
- UPS en ligne interactive (Line-Interactive)Corrige les variations de tension en continu sans basculer sur batterie. Il inclut un régulateur automatique de tension (AVR) qui stabilise l’alimentation avant même de recourir à la batterie. Idéal pour les petits serveurs ou les stations de travail critiques.
- UPS en ligne double conversion (Online Double Conversion)L’alimentation passe en permanence par l’onduleur, qui convertit le courant alternatif (AC) en courant continu (DC) pour charger la batterie, puis le reconvertit en AC. Cela assure une alimentation parfaitement stable, même en présence de perturbations électriques. Ce type est le plus fiable pour les data centers, équipements médicaux, ou installations industrielles sensibles.

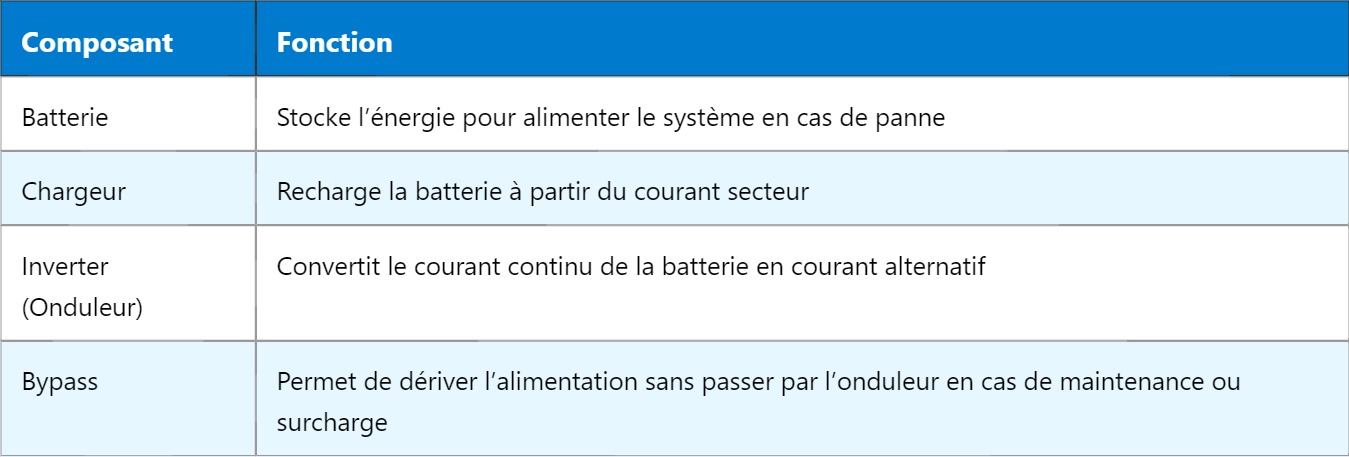

Composants internes d’un UPS
| Composant | Fonction |
|---|---|
| Batterie | Stocke l’énergie pour alimenter le système en cas de panne |
| Chargeur | Recharge la batterie à partir du courant secteur |
| Inverter (Onduleur) | Convertit le courant continu de la batterie en courant alternatif |
| Bypass | Permet de dériver l’alimentation sans passer par l’onduleur en cas de maintenance ou surcharge |
Autonomie et dimensionnement
La capacité d’un UPS dépend de la puissance consommée par les équipements connectés (exprimée en VA ou kVA) et du temps d’autonomie souhaité. Une formule simple pour estimer l’autonomie est :
Autonomie (heures) = (Capacité batterie en Wh) / (Charge en W)
Par exemple, une batterie de 1200 Wh alimentant une charge de 300 W tiendra environ 4 heures. Cependant, en pratique, les autonomies dépassent rarement 15 à 30 minutes pour les installations informatiques, car leur but est de permettre un arrêt sécurisé ou un basculement vers un générateur.
Applications concrètes
- Protection de serveurs informatiques contre les pertes de données
- Continuité d’alimentation pour les équipements médicaux (pompes, respirateurs)
- Stabilisation du courant dans les environnements industriels sensibles
- Soutien aux systèmes de vidéosurveillance, télécommunications ou alarmes
Critères de choix d’un UPS
- Puissance requise : en fonction des appareils à protéger
- Temps d’autonomie souhaité : quelques minutes à plusieurs heures
- Type d’alimentation nécessaire : simple ou redondante
- Conditions environnementales : température, humidité, contraintes de ventilation
- Maintenance et monitoring : présence d’un logiciel de gestion, alertes automatiques, interfaces SNMP
Certains modèles d’UPS modernes offrent une gestion intelligente de l’énergie avec interfaces réseau, diagnostics à distance et redondance interne. Ils sont souvent intégrés à des stratégies globales de résilience informatique (disaster recovery).
