TTL : Comprendre la logique transistor-transistor

TTL : Comprendre la logique transistor-transistor

Dans cet article, on va explorer en détail la logique TTL, ou Transistor-Transistor Logic, une des familles logiques les plus utilisées en électronique numérique.

Définition et principe de fonctionnement

La logique TTL est une famille de circuits logiques numériques qui utilise des transistors bipolaires pour réaliser les fonctions logiques. Contrairement aux logiques précédentes qui utilisaient des résistances ou des diodes, la TTL repose uniquement sur des transistors pour le traitement du signal, ce qui améliore la vitesse et la fiabilité.

Un circuit TTL standard se compose principalement de transistors NPN interconnectés, agencés pour effectuer des opérations logiques comme NON, ET, OU, NAND, NOR, etc. Le signal logique est représenté par deux niveaux de tension : un niveau bas (0) proche de 0V et un niveau haut (1) proche de 5V.

Structure interne d’une porte TTL

Une porte NAND TTL typique comporte :

1. Un étage d’entrée avec un transistor multi-émetteurs agissant comme comparateur de niveaux logiques.
2. Un étage d’amplification intermédiaire pour isoler et conditionner le signal.
3. Un étage de sortie totem-pole pour fournir un courant suffisant vers la charge tout en maintenant des transitions rapides.

Cette structure permet à la TTL d’avoir une bonne immunité au bruit et des temps de commutation rapides.

Caractéristiques électriques

• Tension d’alimentation : généralement 5V ± 0,25V.
• Temps de propagation : typiquement entre 10 ns et 30 ns selon la sous-famille.
• Consommation : relativement élevée, en particulier à l’état statique.
• Niveaux logiques standards :
  • Entrée « 0 » : 0V à 0,8V
  • Entrée « 1 » : 2V à 5V
  • Sortie « 0 » : 0V à 0,4V
  • Sortie « 1 » : 2,4V à 5V

Familles TTL dérivées

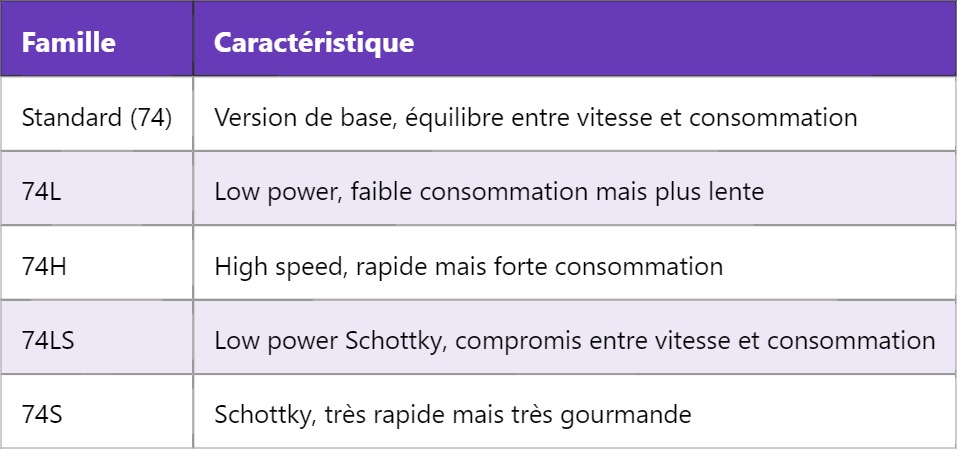

Pour répondre à des besoins spécifiques, plusieurs variantes de la TTL ont été développées :

Avantages et limites

La logique TTL a été largement adoptée pour ses performances :

• Temps de réponse rapides.
• Bonne robustesse aux interférences.
• Composants standardisés et faciles à interfacer.

Mais elle présente aussi des limites :

• Consommation élevée par rapport à la logique CMOS.
• Inadaptée aux circuits basse tension.
• Densité d’intégration limitée.

Applications typiques

La TTL a été utilisée dans une large gamme de dispositifs : micro-ordinateurs, calculateurs industriels, équipements de communication, interfaces numériques. Même si elle a été partiellement supplantée par la logique CMOS, elle reste courante dans l’enseignement, les systèmes industriels et les environnements nécessitant des temps de commutation très rapides.

Pour aller plus loin, découvrez comment la logique CMOS s’est imposée comme l’évolution naturelle des circuits numériques.
