Transistor PNP : fonctionnement et applications détaillées
Aujourd’hui, on va voir en profondeur ce qu’est un transistor PNP, un composant essentiel dans de nombreux circuits électroniques. Comprendre son principe de fonctionnement, ses caractéristiques et ses usages vous permettra de mieux exploiter ce dispositif dans vos projets.
1. Qu’est-ce qu’un transistor PNP ?
Le transistor PNP est un type de transistor bipolaire à jonction (BJT). Il est constitué de trois couches de matériaux semi-conducteurs dopés alternativement : une couche de type P (émetteur), une couche de type N (base), puis une autre couche de type P (collecteur). Le sigle PNP correspond donc à la séquence des couches de dopage.
Contrairement au transistor NPN, le transistor PNP conduit lorsque la tension à la base est plus basse que celle de l’émetteur, ce qui inverse la polarité des courants et tensions.
2. Principe de fonctionnement
Le transistor PNP fonctionne en contrôlant le courant qui circule entre l’émetteur et le collecteur via le courant de base :
- L’émetteur est à un potentiel plus positif que la base.
- La jonction base-émetteur est polarisée en inverse (base négative par rapport à l’émetteur) pour permettre l’injection des trous (charges positives) de l’émetteur vers la base.
- Un faible courant de base négatif contrôle un courant plus important d’émetteur vers collecteur.
Le transistor agit donc comme un interrupteur ou un amplificateur commandé par le courant de base.
3. Schéma et symboles
Le symbole du transistor PNP est facilement reconnaissable : une flèche sur la patte de l’émetteur pointant vers l’intérieur du transistor, indiquant le sens conventionnel du courant (sortant de l’émetteur).

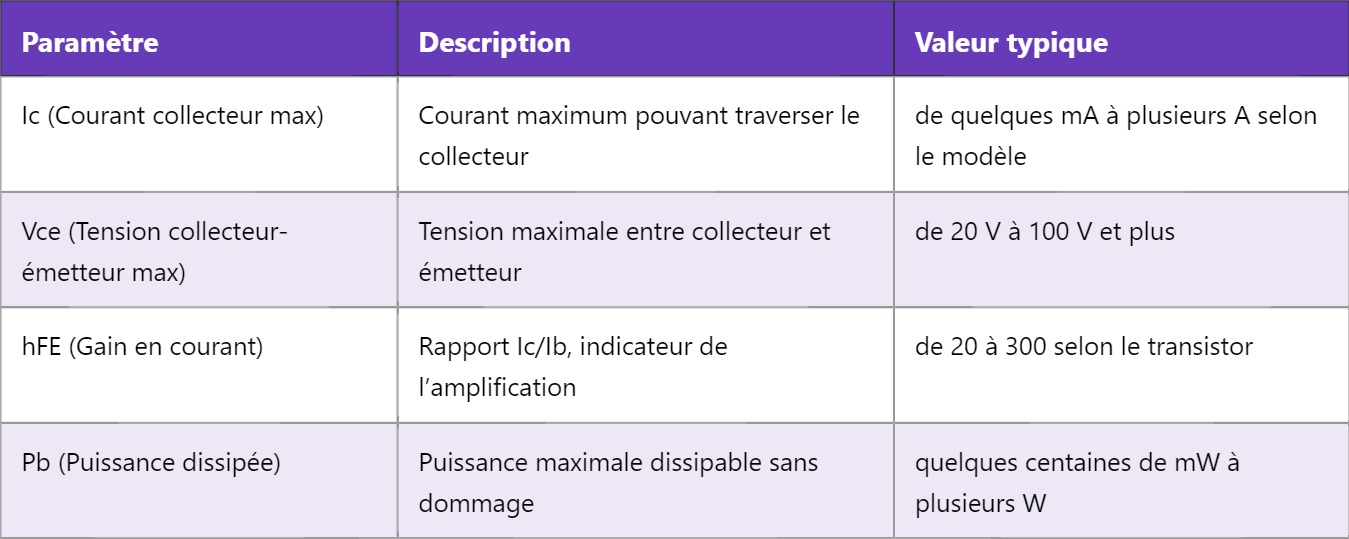

4. Caractéristiques électriques principales
5. Utilisation et montage classique
Le transistor PNP est souvent utilisé dans :
- Les étages de sortie de certains amplificateurs en push-pull (avec un NPN complémentaire).
- Les commutations côté positif d’un circuit (lorsque la charge est reliée à la masse).
- Les régulateurs et circuits de polarisation.
En montage typique, l’émetteur est connecté à une tension positive, le collecteur à la charge puis à la masse, et la base reçoit un signal de commande négatif par rapport à l’émetteur.
6. Exemple d’application simple
Pour commuter une lampe 12 V avec un transistor PNP :
- Connectez l’émetteur au +12 V.
- Reliez le collecteur à la lampe, puis la lampe à la masse.
- Appliquez une tension base négative (par exemple via une résistance et un interrupteur vers la masse) pour saturer le transistor.
- Lorsque la base est basse, le transistor conduit et la lampe s’allume.
7. Comparaison avec le transistor NPN
Le transistor NPN est souvent préféré pour sa plus grande rapidité et sa facilité d’intégration dans des circuits à masse commune. Cependant, le PNP reste indispensable dans certains circuits où la commutation côté positif est requise.
Dans un transistor NPN, le courant d’électrons est majoritaire, tandis que dans un PNP ce sont les trous qui prédominent.
8. Conseils pratiques pour l’utilisation
- Respectez toujours les limites de tension et courant indiquées par la datasheet.
- Utilisez une résistance adaptée en base pour limiter le courant de commande.
- Prévoyez un dissipateur thermique si la puissance dissipée est élevée.
- Assurez une bonne polarisation pour éviter le fonctionnement en zone linéaire non désirée.
En maîtrisant ces aspects, le transistor PNP vous permettra de concevoir des circuits robustes et fiables.
Pour aller plus loin, découvrez notre article consacré au transistor NPN, son complémentaire essentiel dans les montages électroniques modernes.
