Aujourd’hui, on va voir en détail ce qu’est un transistor NPN, un composant fondamental en électronique permettant d’amplifier et de commuter des signaux électriques.

Qu’est-ce qu’un transistor NPN ?

Le transistor NPN est un type de transistor bipolaire à jonction (BJT) constitué de trois couches de semi-conducteurs : deux couches de type N séparées par une couche de type P. Ces couches forment trois électrodes distinctes : l’émetteur (E), la base (B) et le collecteur (C).

Le sigle NPN indique la succession des couches : Négatif (émetteur), Positif (base), Négatif (collecteur).

Structure et principe de fonctionnement

  • Émetteur (E) : injecte des électrons dans la base.
  • Base (B) : très fine et légèrement dopée, elle contrôle le passage des électrons.
  • Collecteur (C) : collecte les électrons venus de l’émetteur via la base.

Quand une petite tension positive est appliquée entre la base et l’émetteur, cela permet à un courant faible dans la base de contrôler un courant beaucoup plus important entre collecteur et émetteur.

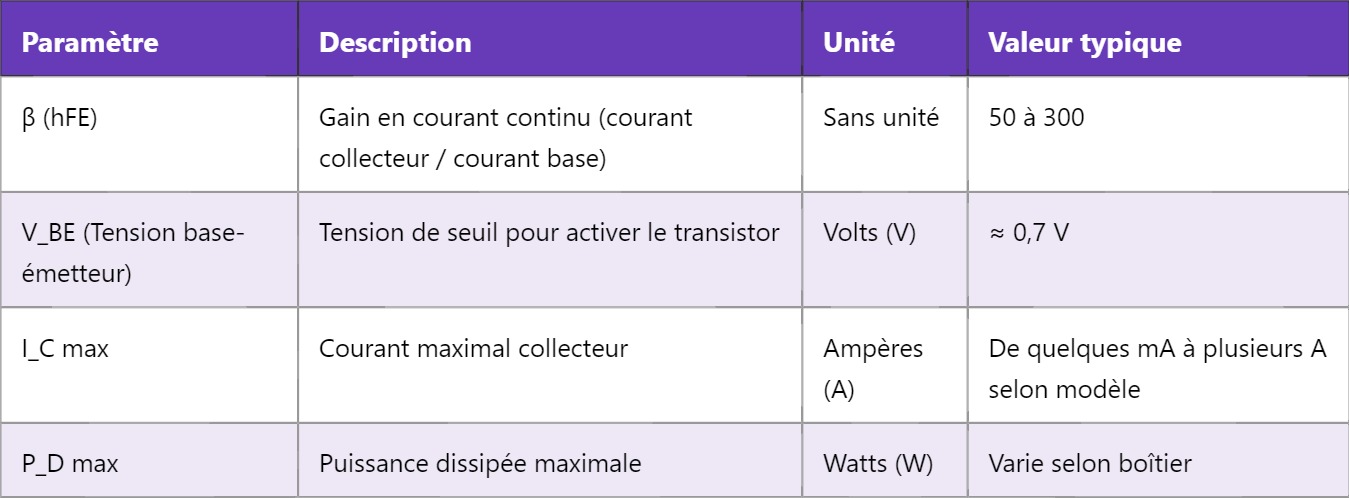

Caractéristiques électriques essentielles

Transistor NPN : Comprendre le fonctionnement et les usages

Fonctionnement détaillé

Lorsqu’on applique une tension positive à la base par rapport à l’émetteur, les électrons émis par l’émetteur traversent la base. Étant donné que la base est mince et peu dopée, la majorité des électrons ne recombinent pas avec les trous dans la base et atteignent le collecteur. Ainsi, un faible courant de base contrôle un courant beaucoup plus grand entre collecteur et émetteur. Ce principe permet d’amplifier les signaux.

Applications courantes du transistor NPN

  • Amplification : dans les amplificateurs audio, radio et de puissance.
  • Commutation : pour piloter des relais, LED ou moteurs.
  • Oscillateurs et circuits logiques : dans divers circuits électroniques analogiques et numériques.

Exemple d’utilisation simple

  1. Connecter la base à une résistance de commande reliée à une source de tension faible (ex : microcontrôleur).
  2. L’émetteur est relié à la masse (GND).
  3. Le collecteur est relié à la charge puis à la source d’alimentation positive.
  4. Quand la base reçoit un signal, le transistor se « ferme » et permet au courant de passer de collecteur à émetteur, activant ainsi la charge.

Ce montage simple est à la base de nombreuses commandes de dispositifs électroniques, permettant à un petit courant de commande de piloter des charges plus importantes.

Conclusion

Le transistor NPN reste un composant clé, tant pour sa simplicité que pour son efficacité dans la gestion des courants et tensions. Maîtriser son fonctionnement ouvre la porte à la compréhension plus large des circuits électroniques.

Pour approfondir, découvrez comment fonctionne le transistor PNP et les différences majeures avec le NPN.
