THVD – Fonctionnement et applications de la diode à vide thermoïonique
Aujourd’hui, on va voir en détail ce qu’est une diode à vide thermoïonique, souvent abrégée THVD, et comprendre son rôle dans les circuits électroniques anciens et spécifiques.
Principe de fonctionnement
La diode à vide thermoïonique est un composant électronique à deux électrodes : une cathode chauffée et une anode. Son principe repose sur l’émission thermoïonique d’électrons, un phénomène physique où la cathode, portée à haute température, émet des électrons dans un vide quasi parfait à l’intérieur d’une ampoule scellée.
Ces électrons sont attirés vers l’anode sous l’effet d’une différence de potentiel, ce qui permet le passage du courant dans un seul sens, assurant ainsi une fonction de redressement. L’absence d’autres électrodes limite le contrôle du courant à cette seule conduction unidirectionnelle.
Structure et composants internes
- Cathode : Généralement en tungstène ou revêtue d’oxydes métalliques, chauffée par un filament pour atteindre la température nécessaire à l’émission d’électrons.
- Anode : Pièce métallique collectrice des électrons émis.
- Enveloppe en verre : Maintient le vide nécessaire pour éviter la collision des électrons avec des molécules d’air, assurant un fonctionnement efficace.
Caractéristiques électriques principales

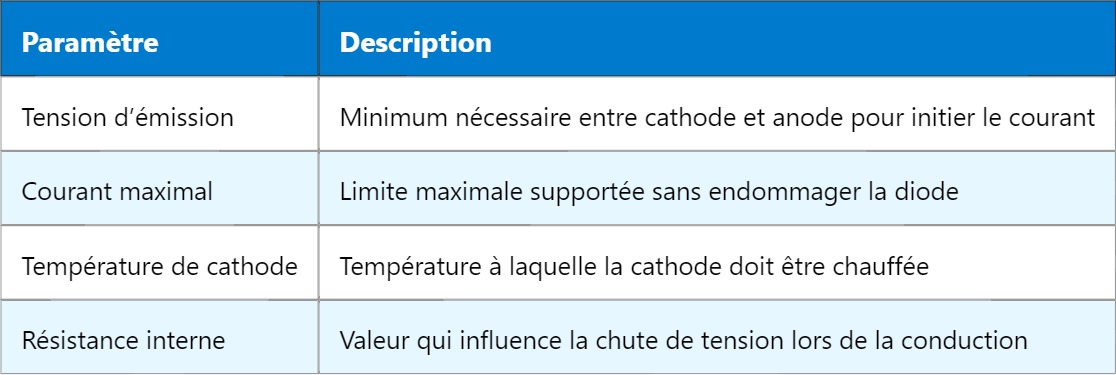

| Paramètre | Description |
|---|---|
| Tension d’émission | Minimum nécessaire entre cathode et anode pour initier le courant |
| Courant maximal | Limite maximale supportée sans endommager la diode |
| Température de cathode | Température à laquelle la cathode doit être chauffée |
| Résistance interne | Valeur qui influence la chute de tension lors de la conduction |
Utilisations typiques et contexte d’emploi
La THVD a été largement utilisée dans les premiers équipements électroniques, notamment dans les alimentations pour redresser le courant alternatif en courant continu. Elle intervient aussi dans certains circuits radiofréquences où une forte linéarité de conduction est requise, ainsi que dans des applications spécifiques de mesure ou d’amplification où la simplicité et la robustesse sont des atouts.
Malgré l’apparition des diodes à semi-conducteurs, les diodes à vide thermoïoniques restent appréciées dans certains domaines pour leur tolérance aux surtensions et leur comportement linéaire, ainsi que pour leur utilisation dans les environnements à haute fréquence ou à haute tension où les semi-conducteurs peuvent être limités.
Entretien et limitations
- Durée de vie : Limité par la dégradation de la cathode chauffée et par la qualité du vide.
- Sensibilité : Fragilité mécanique due à l’enveloppe en verre, sensible aux chocs.
- Performance : Fonctionne uniquement dans une plage de température définie pour garantir l’émission efficace d’électrons.
La compréhension de la THVD offre une perspective précieuse sur l’évolution des composants électroniques, notamment dans la transition vers les technologies modernes.
