TDS Sensor : Capteur de Solides Dissous en Électronique
Aujourd’hui on va voir en détail ce qu’est un capteur TDS, un outil essentiel dans la mesure de la qualité de l’eau et le contrôle de divers processus électroniques et industriels. Le sigle TDS signifie Total Dissolved Solids, soit la concentration totale de solides dissous dans un liquide.
Principe de fonctionnement du capteur TDS
Le capteur TDS mesure la conductivité électrique de l’eau, qui varie proportionnellement à la quantité de solides dissous (sels minéraux, métaux, etc.). Plus la concentration de ces particules est élevée, plus l’eau conduit le courant électrique.
Le capteur est généralement constitué de deux électrodes plongées dans l’échantillon liquide. Une tension est appliquée entre ces électrodes, et la conductance mesurée est convertie en ppm (parties par million) pour indiquer la concentration des solides dissous.
Applications pratiques du capteur TDS
- Contrôle de la qualité de l’eau potable
- Surveillance des eaux usées et industrielles
- Hydroponie et aquariophilie pour assurer une bonne concentration minérale
- Traitement d’eau pour les systèmes de filtration et osmose inverse
- Industrie alimentaire et pharmaceutique pour garantir la pureté des liquides

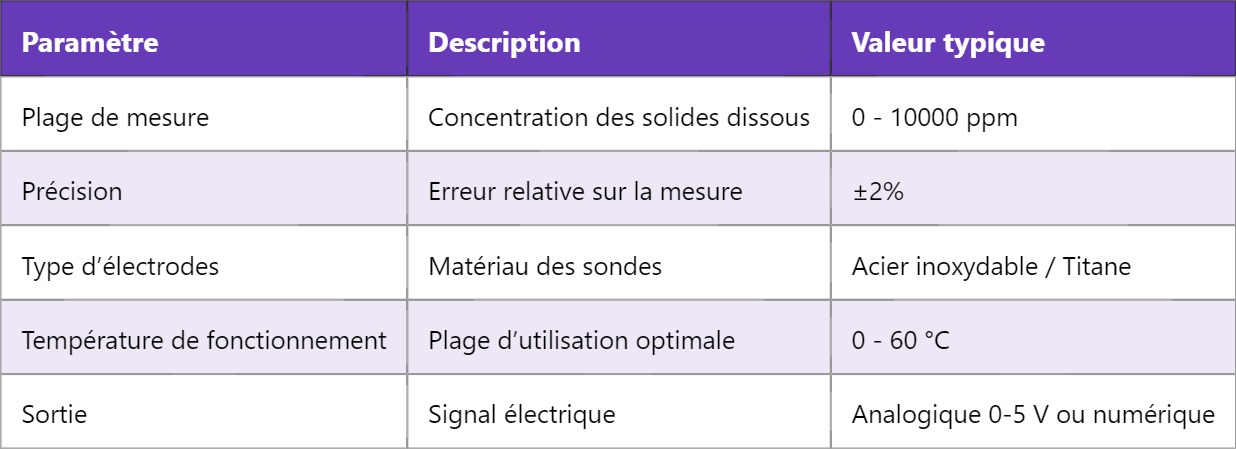

Caractéristiques techniques importantes
Installation et entretien du capteur TDS
Pour assurer une mesure fiable, le capteur doit être installé dans un flux d’eau représentatif et exempt de bulles d’air. Il faut régulièrement nettoyer les électrodes pour éviter les dépôts et recalibrer l’appareil selon les recommandations du fabricant.
Limites et précautions d’usage
Le capteur TDS ne distingue pas la nature des solides dissous, il indique uniquement leur quantité totale. Ainsi, une eau contenant des substances non conductrices peut fausser les résultats. Il est donc souvent conseillé d’utiliser ce capteur en complément d’autres analyses chimiques plus spécifiques.
Exemple d’utilisation simple
Un système d’aquaponie peut intégrer un capteur TDS pour mesurer la concentration des minéraux dans l’eau, garantissant un environnement optimal pour les poissons et les plantes. Le capteur alertera en cas de dépassement des seuils critiques, permettant d’ajuster la filtration ou l’ajout de nutriments.
Pour aller plus loin, découvrez comment les capteurs d’humidité et de pH peuvent compléter le suivi de la qualité de l’eau dans un prochain article passionnant.
