Aujourd’hui on va voir en détail le STN, ou « Super-Twisted Nematic », un type de cristal liquide très utilisé en électronique pour les écrans à faible consommation et haute qualité visuelle. Ce cristal liquide super-torsadé offre des propriétés optiques particulières qui ont révolutionné certains domaines d’affichage.

Qu’est-ce que le cristal liquide super-torsadé (STN) ?

Le STN est une technologie de cristaux liquides où les molécules s’orientent avec un angle de torsion particulièrement important, généralement entre 180° et 270°, d’où le terme « super-torsadé ». Cette torsion accentuée modifie la façon dont la lumière traverse la couche de cristal liquide, permettant ainsi un contrôle plus fin de la transmission lumineuse.

Fonctionnement et structure

La structure du STN est basée sur la phase nématique, caractérisée par une certaine fluidité et une orientation moléculaire alignée sur un plan. Contrairement au TN classique (Twisted Nematic) qui présente une torsion d’environ 90°, le STN bénéficie d’une torsion plus importante. Cela induit :

• Un retard optique plus élevé, augmentant la modulation de lumière.
• Une plage de changement de polarisation plus large, améliorant le contraste.
• Une meilleure gestion des angles de vision, bien que limitée comparée aux technologies plus modernes.

Le fonctionnement passe par l’application d’un champ électrique qui modifie l’orientation moléculaire et par conséquent la transmission ou la réflexion de la lumière polarisée. Le résultat est un affichage à cristaux liquides où les pixels peuvent apparaître plus sombres ou plus clairs selon la tension appliquée.

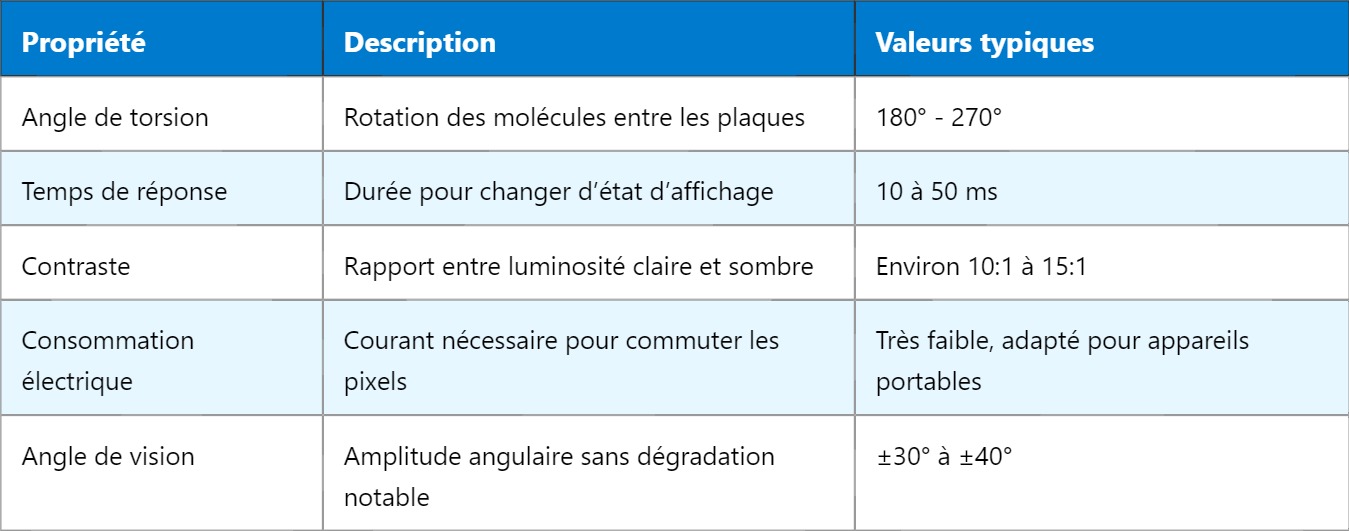

Caractéristiques techniques essentielles

Avantages et limites du STN

Le STN a été très populaire dans les années 80-90 pour des applications comme les calculatrices, montres, écrans d’instruments et autres appareils électroniques à faible coût et faible consommation. Voici ses principaux atouts :

• Consommation électrique très réduite grâce à la nature passive du cristal liquide.
• Meilleur contraste que le TN classique, notamment en conditions lumineuses.
• Fabrication simple et économique, compatible avec des écrans segmentés ou matriciels.

Cependant, le STN souffre aussi de certaines limitations :

• Temps de réponse plus lent que les technologies modernes comme le TFT ou IPS.
• Angles de vision limités, entraînant parfois des déformations des couleurs ou du contraste.
• Couleurs limitées, souvent en nuances de gris ou monochromes, ce qui restreint son usage pour des applications vidéo ou couleur.

Applications principales

Malgré l’arrivée de technologies plus avancées, le STN reste utilisé dans des secteurs où l’économie d’énergie et la lisibilité sous lumière ambiante sont prioritaires :

1. Afficheurs pour instruments de mesure et équipements industriels.
2. Écrans de calculatrices scientifiques et financières.
3. Appareils portables à longue autonomie (montres, télécommandes).
4. Écrans segmentés monochromes dans les systèmes embarqués.

Résumé des points clés

• Le STN est une variante du cristal liquide à forte torsion moléculaire.
• Il améliore le contraste et réduit la consommation par rapport au TN classique.
• Il reste adapté aux applications où la simplicité et l’autonomie priment.
• Ses limites en temps de réponse et angles de vision le cantonnent à des usages spécifiques.
