Aujourd’hui, on va plonger dans le fonctionnement et les avantages des SSR, ou relais statiques, largement utilisés dans les systèmes électroniques modernes pour la commutation sans contact mécanique.

Principe de fonctionnement d’un SSR

Un relais statique (SSR) utilise des composants électroniques comme des triacs, thyristors ou transistors pour activer ou désactiver un circuit de puissance, contrairement aux relais électromécaniques qui utilisent des pièces mobiles. Le déclenchement est généralement assuré par un optocoupleur qui isole le circuit de commande du circuit de puissance, garantissant une séparation galvanique.

Avantages des relais statiques

• Pas de pièces mobiles : donc aucune usure mécanique, ce qui augmente la durée de vie.
• Temps de réponse très rapide : souvent inférieur à 1 ms.
• Silencieux : parfait pour les applications sensibles au bruit.
• Haute résistance aux vibrations : idéal pour les environnements industriels exigeants.

Inconvénients et précautions

• Dissipation thermique : les SSR génèrent de la chaleur, nécessitant souvent un dissipateur thermique.
• Courant de fuite : même à l’état « off », un faible courant peut passer, ce qui peut poser problème pour certaines charges.
• Commutation sur zéro : en alternatif, certains modèles ne commutent qu’au passage par zéro pour limiter les surtensions, ce qui peut ne pas convenir à tous les usages.

Applications typiques

• Contrôle de chauffage (résistances, fours, etc.)
• Automatisme industriel
• Éclairage piloté à distance
• Commutation rapide de charges inductives ou résistives

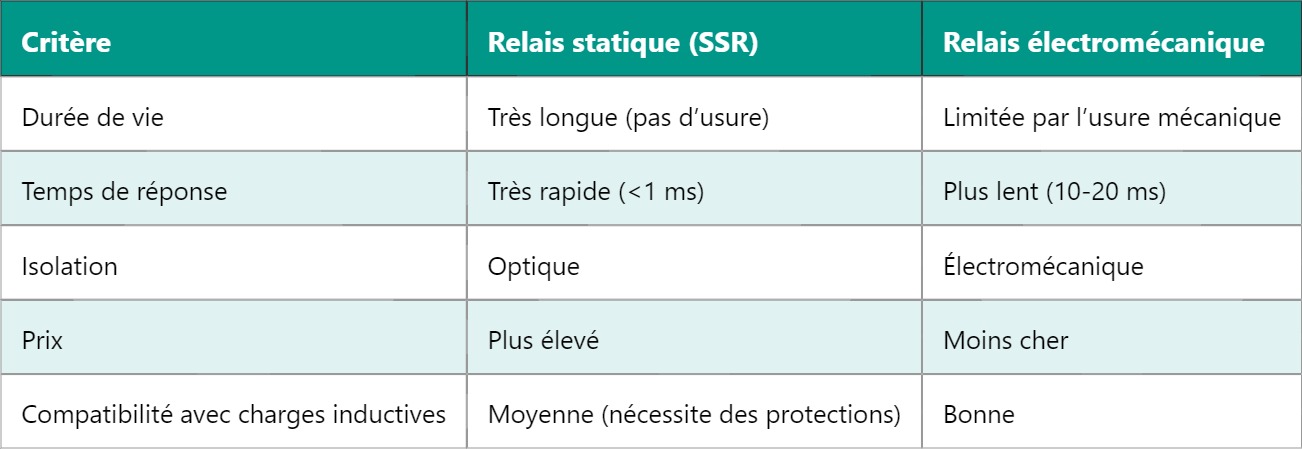

Tableau comparatif : SSR vs relais électromécanique

Les SSR offrent donc une solution fiable et performante dès qu’on souhaite éviter les limitations mécaniques des relais classiques. À conditions bien comprises, ils s’intègrent parfaitement dans les architectures modernes.

Pour aller plus loin, découvrez comment les triacs assurent la commutation dans les SSR avec une grande précision.
