SPST : Comprendre l’interrupteur unipolaire unidirectionnel
Aujourd’hui on va voir en détail ce qu’est un interrupteur SPST, un composant fondamental en électronique, souvent utilisé mais parfois mal compris. SPST signifie « Single Pole Single Throw », soit « un pôle, un contact » en français, caractérisant un interrupteur unipolaire unidirectionnel. Ce type d’interrupteur est l’un des plus simples et les plus courants dans les circuits électriques et électroniques.
Définition et fonctionnement
Un interrupteur SPST est un dispositif mécanique ou électronique permettant de connecter ou déconnecter un circuit électrique en un seul point. « Unipolaire » signifie qu’il contrôle un seul conducteur (pôle), et « unidirectionnel » indique qu’il possède un seul état ON/OFF, sans autre position intermédiaire.
- Position ON : le circuit est fermé, le courant circule.
- Position OFF : le circuit est ouvert, le courant est interrompu.
En pratique, cet interrupteur agit comme un simple bouton marche/arrêt, souvent utilisé pour allumer ou éteindre un appareil, un éclairage, ou pour isoler une partie du circuit.

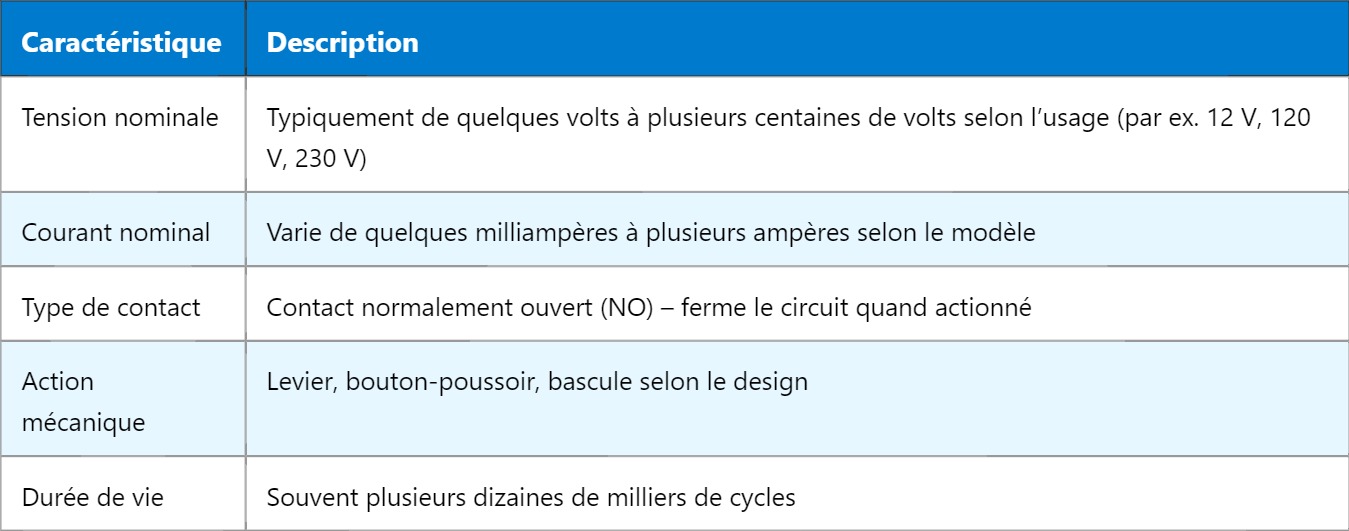

Caractéristiques électriques et mécaniques
Applications courantes
L’interrupteur SPST est omniprésent dans les appareils électriques domestiques, les prototypes électroniques et les systèmes embarqués. Voici quelques exemples :
- Éclairage domestique : simple interrupteur mural pour allumer ou éteindre une lampe.
- Électronique embarquée : commande d’alimentation d’un module ou d’un circuit.
- Prototypage : utilisation sur breadboard pour isoler une partie du circuit ou activer une fonction.
- Équipements industriels : commande manuelle d’une fonction simple sur un tableau de contrôle.
Exemple d’utilisation d’un interrupteur SPST dans un circuit simple
Considérons un circuit alimenté en 12 V avec une LED et une résistance série pour limiter le courant. L’interrupteur SPST placé entre la source et la LED permet de contrôler l’allumage :
- Interrupteur fermé (ON) : courant circule, LED allumée.
- Interrupteur ouvert (OFF) : circuit ouvert, LED éteinte.
Schéma simplifié
| Composant | Connexion | Fonction |
|---|---|---|
| Source 12 V | + vers interrupteur SPST | Alimentation |
| Interrupteur SPST | Entre source et résistance | Ouverture/fermeture du circuit |
| Résistance | Entre interrupteur et LED | Limitation du courant |
| LED | Retour à la masse | Affichage lumineux |
Ce montage basique illustre la simplicité d’un interrupteur SPST mais aussi son importance pour contrôler un circuit électrique de manière fiable.
En résumé, l’interrupteur SPST est un élément clé de l’électronique et de l’électricité qui permet d’établir ou de couper un circuit avec un seul contact. Sa simplicité en fait un composant universel, facile à intégrer dans une multitude d’applications.
Pour approfondir, vous serez peut-être intéressé par notre prochain article consacré aux interrupteurs bipolaires (DPST) et leurs spécificités comparées au SPST.
