Aujourd’hui, on va voir en détail ce qu’est une alimentation à découpage, ou SMPS (Switched-Mode Power Supply), un élément clé dans l’électronique moderne. Ce type d’alimentation est largement utilisé pour convertir efficacement une tension d’entrée en une tension de sortie régulée, tout en minimisant les pertes énergétiques.

Principe de fonctionnement d’une SMPS

Contrairement aux alimentations linéaires classiques, la SMPS utilise des commutations rapides d’un interrupteur électronique (transistor MOSFET, IGBT…) pour transférer l’énergie. Cette méthode réduit les pertes par dissipation thermique et permet d’obtenir une meilleure efficacité énergétique.

• Entrée en courant continu ou alternatif : La tension d’entrée est d’abord redressée et filtrée si elle est alternative.
• Commutation : Un transistor de puissance est commandé en mode tout ou rien (PWM généralement) à haute fréquence (de quelques dizaines à plusieurs centaines de kHz).
• Stockage et transformation : L’énergie est transférée via un transformateur ou une inductance, selon la topologie, assurant isolation galvanique et/ou adaptation de tension.
• Redressement et filtrage : En sortie, un diode rapide et un condensateur lissent la tension pour fournir une tension continue stable.
• Régulation : La tension de sortie est régulée en ajustant le cycle de travail (rapport cyclique) du signal de commande du transistor.

Topologies courantes des SMPS

Les SMPS se déclinent en plusieurs architectures selon les besoins de puissance, isolation et simplicité :

1. Buck (abaisseur) : Abaisse la tension d’entrée pour fournir une tension de sortie plus basse.
2. Boost (élévateur) : Augmente la tension d’entrée vers une tension de sortie plus élevée.
3. Buck-Boost : Permet de fournir une tension de sortie plus haute ou plus basse que l’entrée.
4. Flyback : Utilise un transformateur pour isolation galvanique, adapté aux faibles puissances.
5. Forward : Aussi isolée, mais avec transfert d’énergie continu, adaptée aux puissances moyennes.
6. Push-Pull, Half-Bridge, Full-Bridge : Topologies pour moyennes et hautes puissances, avec efficacité améliorée.

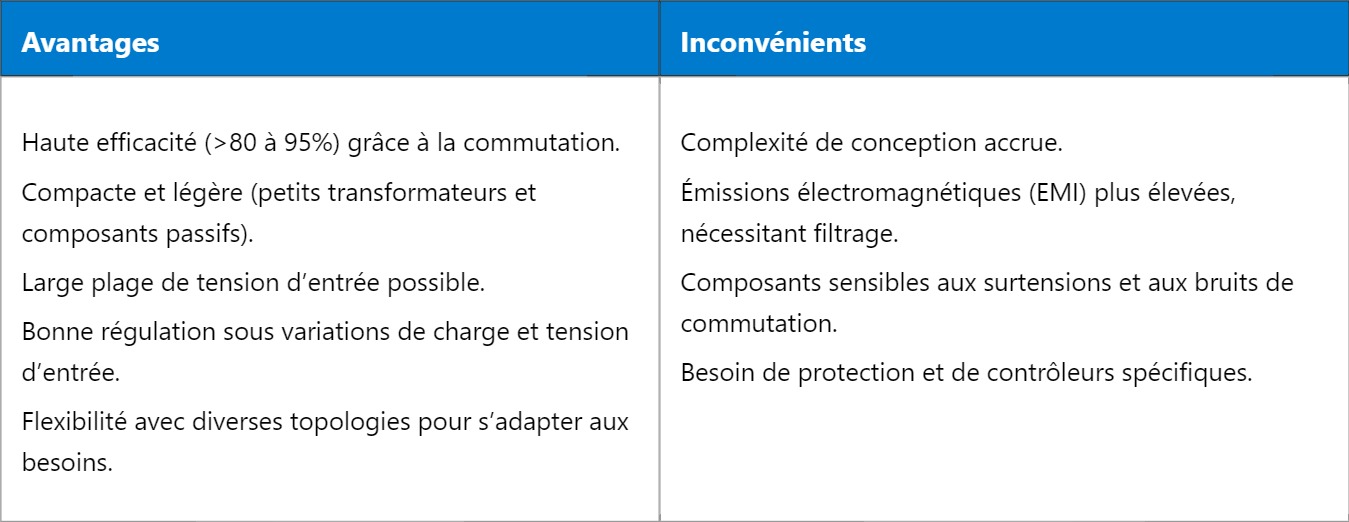

Avantages et inconvénients des SMPS

Les composants clés d’une alimentation à découpage

• Transistor de commutation : Souvent un MOSFET pour sa rapidité et son faible RDS(on).
• Diode de sortie : Diode rapide ou Schottky, pour limiter les pertes et la récupération inverse.
• Transformateur / Inductance : Pour stocker l’énergie et/ou isoler.
• Condensateurs : Pour filtrer la sortie et limiter les ondulations.
• Contrôleur PWM : Génère la commande du transistor selon la rétroaction de la sortie.
• Filtrage EMI : Bobines et condensateurs spécifiques pour limiter les perturbations radiofréquences.

Exemple simplifié de fonctionnement PWM

Supposons une SMPS Buck avec une tension d’entrée de 12 V et une sortie souhaitée de 5 V. Le contrôleur PWM va moduler la durée pendant laquelle le transistor est fermé (conducteur). Si le cycle de travail est de 40 %, la tension moyenne sur la charge sera approximativement :

La régulation ajuste continuellement ce rapport pour maintenir 5 V malgré les variations de charge ou tension d’entrée.

Applications typiques

• Alimentations de PC, consoles, smartphones, tablettes.
• Chargeurs rapides et adaptateurs secteur.
• Électronique embarquée dans l’automobile et l’aéronautique.
• Équipements industriels nécessitant une alimentation compacte et efficace.

En résumé, la SMPS est devenue incontournable grâce à son efficacité et sa compacité, même si sa conception demande une expertise pointue, notamment en gestion des bruits et protections.
