Aujourd’hui on va voir en détail ce qu’est un SITh, autrement dit un Thyristor à Induction Statique. Ce composant, moins connu que les thyristors classiques ou les IGBT, mérite pourtant une attention particulière en raison de ses performances en haute tension et haute fréquence. Entrons dans le vif du sujet.

1. Qu’est-ce qu’un SITh ?

Le SITh (Static Induction Thyristor) est un composant semi-conducteur unidirectionnel, conçu pour commuter de fortes puissances à des fréquences relativement élevées. Il appartient à la famille des thyristors mais se distingue par sa structure et son mode de fonctionnement qui rappellent davantage les transistors à effet de champ (FET) que les thyristors SCR classiques.

2. Structure et principe de fonctionnement

Le SITh se compose d’une région N fortement dopée (cathode), d’une région P (base), d’une région N légèrement dopée (drain) et parfois d’une couche P supplémentaire. Il utilise une grille (gate) pour contrôler le flux de porteurs de charges entre la cathode et l’anode.

• La conduction se fait par contrôle de champ électrique, non par injection de porteurs comme dans un thyristor classique.
• La grille est normalement polarisée négativement pour bloquer le courant ; l’annulation de cette polarisation permet la conduction.
• Le courant est interrompu en rétablissant une tension de grille négative suffisante.

Ce comportement le rend plus proche des JFET (transistors à effet de champ à jonction) que des SCR.

3. Avantages du SITh

Le thyristor à induction statique présente plusieurs avantages techniques notables :

1. Commutation rapide : grâce à l’absence de porteurs minoritaires injectés, les temps de commutation sont courts.
2. Faible perte en conduction : la chute de tension à l’état passant est très faible (de l’ordre de 1 à 2 V).
3. Haute capacité en tension et courant : certains SITh supportent plusieurs kV et centaines d’ampères.
4. Commutation douce : idéal pour réduire les interférences électromagnétiques dans les applications sensibles.

4. Inconvénients et limitations

Comme tout composant, le SITh a aussi ses limites :

• Commande complexe : la grille nécessite une alimentation négative et un circuit de commande précis.
• Moins répandu : il est plus difficile à trouver que les IGBT ou MOSFET dans le commerce courant.
• Coût plus élevé : en raison de sa technologie spécifique et de son usage souvent réservé à des applications de niche.

5. Applications typiques

Le SITh est utilisé dans des environnements où la combinaison haute tension, forte puissance et vitesse de commutation est critique :

• Convertisseurs de puissance pour réseaux HVDC
• Alimentations à découpage de forte puissance
• Amplificateurs RF pour accélérateurs de particules
• Commande de moteurs industriels de grande taille

6. Exemple d’utilisation

Supposons une application industrielle nécessitant la commande d’un moteur de 10 kV alimenté via un onduleur. Un SITh peut y être préféré à un IGBT pour sa robustesse en tension et sa meilleure tenue thermique. Le rendement global du système s’en trouve amélioré, surtout si la fréquence de commutation est modérée (quelques kHz).

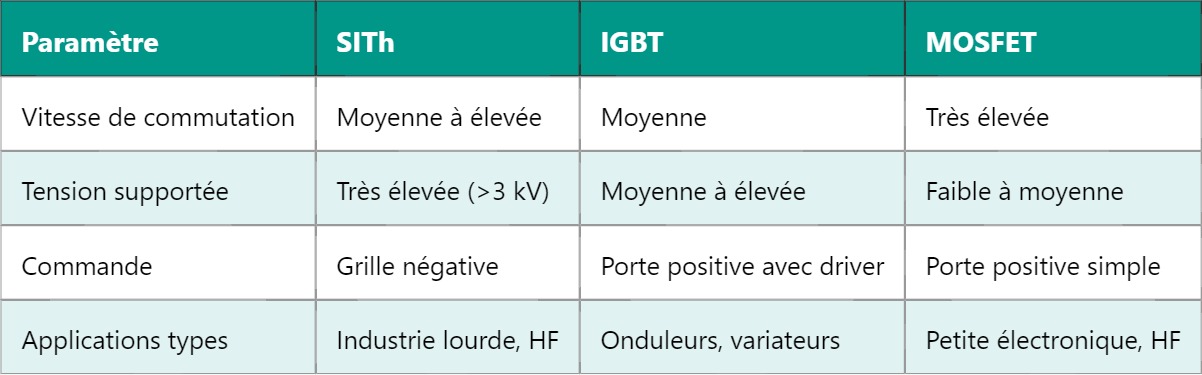

7. Comparaison avec d’autres composants

En somme, le SITh est un composant de puissance hautement spécialisé, offrant des performances uniques dans les domaines exigeants. Sa technologie, bien que plus complexe à mettre en œuvre, permet des gains significatifs en rendement et en fiabilité dans les environnements extrêmes.

Si ce type de composant vous intéresse, jetez un œil aux IGCT — une autre solution hybride entre thyristor et transistor qui mérite d’être explorée !
