Aujourd’hui on va voir en détail ce qu’est un boîtier en ligne simple, ou SIP (Single Inline Package), un composant électronique très courant dans les circuits imprimés.

Définition et caractéristiques du SIP

Le boîtier SIP désigne une configuration d’encapsulation pour composants électroniques où les broches sont alignées sur une seule rangée, généralement en ligne droite. Cette disposition permet une insertion facile dans les circuits imprimés grâce à ses pattes soudables.

• Nombre de broches : généralement de 2 à 16
• Disposition : une seule rangée alignée
• Forme : allongée, souvent rectangulaire
• Utilisation : résistances, condensateurs, régulateurs, modules, etc.

Avantages du boîtier SIP

Le choix d’un boîtier SIP offre plusieurs bénéfices :

• Simplicité d’implantation : La ligne unique de broches facilite l’insertion et le positionnement sur une carte électronique.
• Gain d’espace horizontal : Moins large que les doubles rangées, il permet une meilleure organisation sur le circuit.
• Facilité de soudure : Toutes les broches sont accessibles en ligne, simplifiant le travail manuel ou automatisé.
• Robustesse mécanique : La forme compacte et linéaire renforce la solidité physique du composant sur le PCB.

Inconvénients à considérer

Malgré ses atouts, le boîtier SIP présente aussi des limites :

• Limitation du nombre de broches : Pour des composants très complexes, un SIP peut ne pas suffire.
• Orientation unique : Le montage est moins flexible comparé à d’autres types comme DIP (Dual Inline Package).
• Dissipation thermique : La forme compacte peut limiter le refroidissement naturel du composant.

Exemple de composant en boîtier SIP

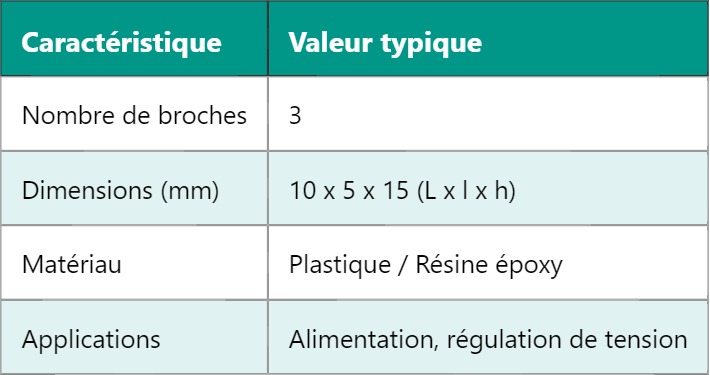

Un exemple typique est le régulateur de tension en boîtier SIP à 3 broches, très courant dans l’alimentation des circuits électroniques.

Utilisation pratique du SIP

Pour installer un composant SIP sur un circuit imprimé :

1. Vérifiez l’alignement des broches avec les trous du PCB.
2. Insérez délicatement le composant dans le sens correct, en respectant la polarité ou la numérotation si nécessaire.
3. Souder chaque broche sur le côté soudure, en veillant à un bon contact électrique et mécanique.
4. Contrôlez les soudures pour éviter tout court-circuit ou connexion défectueuse.

Grâce à cette configuration simple et efficace, les boîtiers SIP restent un choix privilégié dans la conception et la réparation électronique, offrant un bon compromis entre facilité d’usage et compacité.

Si ce sujet vous a intéressé, découvrez aussi comment fonctionnent les boîtiers DIP et leurs applications dans l’électronique.
