SATA – Interface série ATA : Comprendre son fonctionnement

SATA – Interface série ATA : Comprendre son fonctionnement

Aujourd’hui, nous allons explorer en détail le SATA, ou Interface série ATA, une technologie essentielle pour connecter des dispositifs de stockage aux ordinateurs. Ce protocole a largement remplacé l’ancienne norme PATA grâce à ses performances améliorées et sa simplicité d’usage.

Qu’est-ce que le SATA ?

Le SATA (Serial ATA) est une interface utilisée principalement pour connecter des disques durs, des SSD et des lecteurs optiques aux cartes mères des ordinateurs. Il succède à l’interface PATA (Parallel ATA) et offre plusieurs avantages techniques majeurs.

Caractéristiques techniques du SATA

• Transmission série : Contrairement au PATA qui utilise une transmission parallèle, le SATA transmet les données bit par bit en série, réduisant ainsi les interférences et les erreurs.
• Débit amélioré : Le SATA 1.0 offre une vitesse de 1,5 Gbit/s, tandis que les versions suivantes (SATA II et SATA III) atteignent respectivement 3 Gbit/s et 6 Gbit/s.
• Connecteurs simplifiés : Le câble SATA est plus fin et plus flexible, facilitant le flux d’air à l’intérieur des boîtiers PC et simplifiant l’installation.
• Hot plug : Le SATA supporte le branchement à chaud, ce qui permet de connecter ou déconnecter les périphériques sans éteindre l’ordinateur.

Architecture et fonctionnement

Le SATA fonctionne selon un protocole en couches :

1. Couche physique : Gère la transmission électrique des données via les câbles et connecteurs.
2. Couche liaison de données : Assure l’encapsulation et le contrôle des flux de données, incluant la correction d’erreurs.
3. Couche transport : Organise les commandes ATA en paquets transmis au périphérique.

Cette architecture permet un échange de données fiable et rapide entre le contrôleur (carte mère) et le périphérique de stockage.

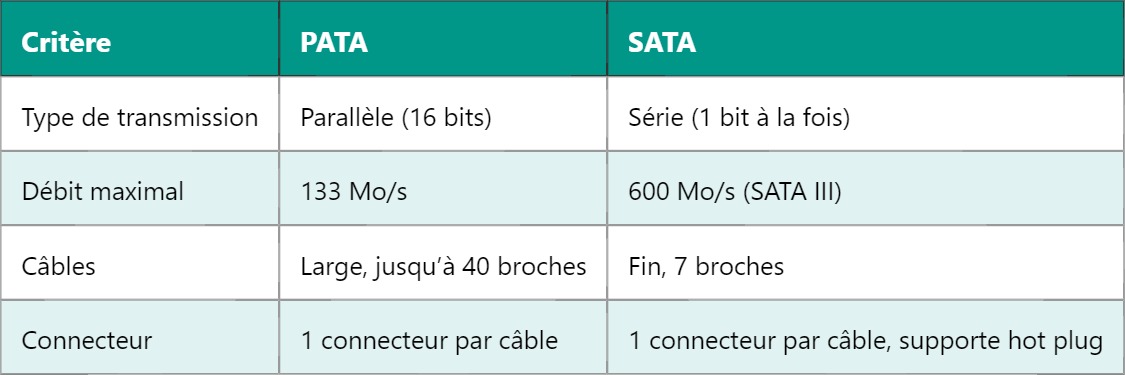

Différences majeures entre SATA et PATA

Exemple d’utilisation

Dans un ordinateur moderne, un disque dur SATA est connecté à la carte mère via un câble SATA. Lors du démarrage, le BIOS détecte le disque grâce à l’interface SATA, permettant au système d’exploitation d’y accéder pour lire et écrire des données. Cette simplicité et rapidité d’échange expliquent la popularité du SATA.

Si vous souhaitez approfondir votre compréhension des interfaces de stockage, notre article sur le NVMe, la nouvelle norme ultra-rapide pour SSD, vous sera très instructif.
