Aujourd’hui on va voir en détail ce qu’est une horloge temps réel (RTC) et comment elle intervient dans les systèmes électroniques. La RTC est un composant essentiel pour garder la trace du temps même lorsque le système principal est éteint ou en veille.

Définition et rôle de la RTC

Une horloge temps réel (RTC) est un circuit intégré conçu pour mesurer et maintenir l’heure courante (secondes, minutes, heures, jours, mois, années) indépendamment de la source d’alimentation principale. Elle fonctionne généralement avec une petite batterie ou une cellule au lithium pour conserver la mesure du temps même hors tension.

La RTC est utilisée dans de nombreux équipements : ordinateurs, systèmes embarqués, appareils domotiques, et instruments industriels où un suivi précis du temps est indispensable.

Fonctionnement technique de la RTC

La base de la RTC est un oscillateur à quartz qui génère un signal de fréquence stable, souvent à 32,768 Hz. Cette fréquence est idéale car elle peut être divisée par 2^15 pour obtenir une impulsion d’une seconde.

• Oscillateur à quartz : garantit la stabilité temporelle.
• Diviseur de fréquence : transforme la haute fréquence en impulsions d’une seconde.
• Compteurs : accumulent ces impulsions pour afficher le temps sous forme binaire ou BCD.
• Interface de communication : généralement I2C ou SPI, permet l’échange de données avec le microcontrôleur.

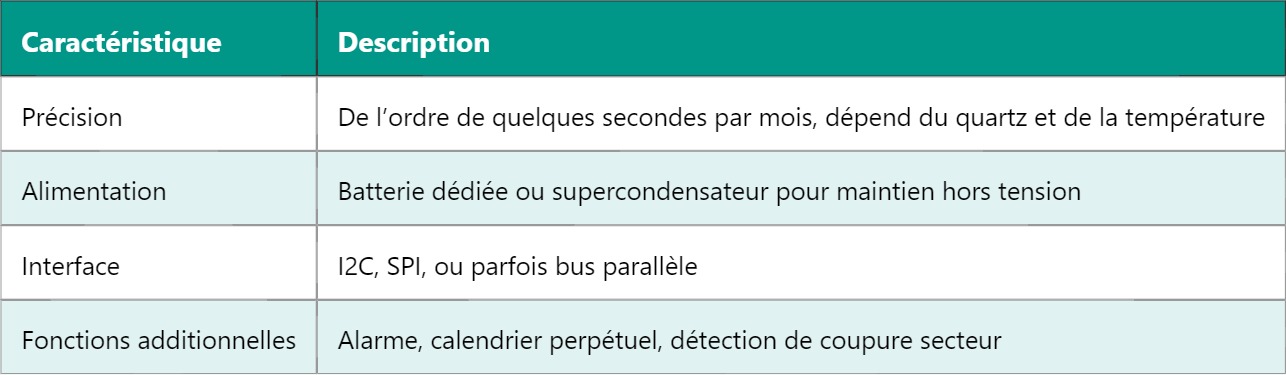

Principales caractéristiques d’une RTC

Exemple d’utilisation dans un système embarqué

Dans un microcontrôleur, la RTC permet de connaître l’heure exacte à chaque démarrage sans nécessiter une synchronisation externe. Par exemple, une station météo embarquée utilise la RTC pour horodater ses relevés même en cas de coupure de courant.

1. Initialisation de la RTC au démarrage (lecture de l’heure depuis la RTC).
2. Gestion des alarmes pour déclencher des tâches périodiques.
3. Mise à jour continue du temps en arrière-plan.
4. Utilisation des timestamps pour journaliser les événements.

En résumé, la RTC est un élément discret mais crucial qui garantit la continuité temporelle d’un système, ce qui est vital pour la plupart des applications modernes.

Pour approfondir, vous pourriez trouver intéressant de découvrir comment les timers et compteurs fonctionnent dans les microcontrôleurs et leur rôle complémentaire à la RTC.
