Aujourd’hui on va voir en détail le RCD, ou Dispositif Différentiel Résiduel, un élément essentiel pour la sécurité électrique dans les installations domestiques et industrielles.

Qu’est-ce qu’un RCD ?

Le RCD est un dispositif de protection qui détecte les fuites de courant à la terre afin d’éviter les risques d’électrocution et d’incendie. Il compare le courant entrant et sortant dans un circuit et déclenche automatiquement si une différence apparaît, signe d’une fuite.

Principe de fonctionnement

Le RCD mesure en permanence le courant circulant dans la phase et le neutre. En situation normale, ces deux courants sont identiques. Si une partie du courant s’échappe vers la terre (par exemple, via une personne ou un défaut d’isolation), le différentiel détecte cette différence et coupe immédiatement l’alimentation.

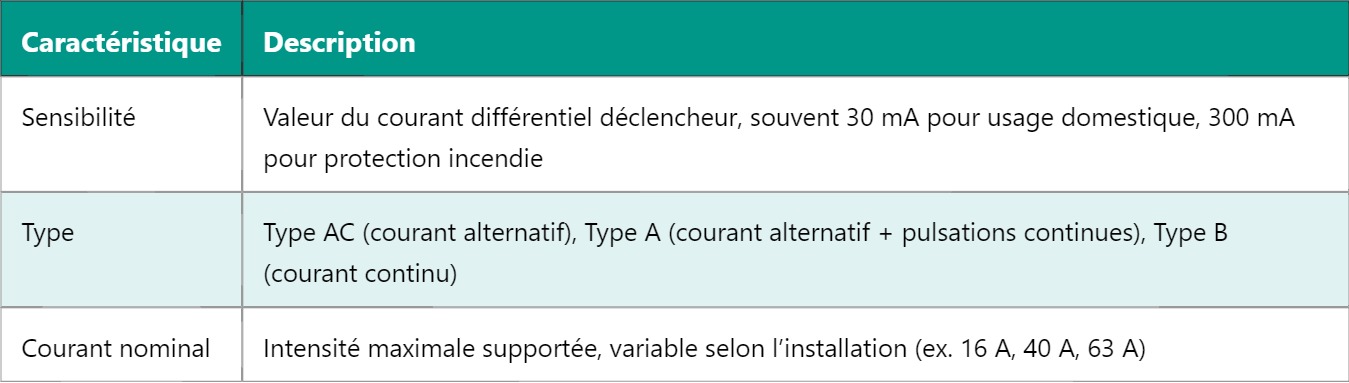

Caractéristiques techniques principales

Installation et emplacement

Le RCD est placé en tête de ligne dans un tableau électrique. Il protège soit un circuit complet, soit plusieurs circuits en aval. Son installation doit respecter les normes pour garantir une détection efficace et éviter les déclenchements intempestifs.

Avantages et limites du RCD

• Avantages : Protection rapide contre les contacts directs et indirects, réduction du risque d’incendie, installation simple.
• Limites : Ne protège pas contre les surintensités (fusibles et disjoncteurs sont nécessaires), déclenchements possibles en cas de perturbations électriques.

Exemple d’utilisation

Dans une maison, un RCD 30 mA est souvent utilisé pour protéger les circuits des prises électriques et des salles d’eau. En cas de contact accidentel avec un fil sous tension, le dispositif détecte la fuite et coupe le courant, évitant ainsi un choc électrique dangereux.

Pour mieux comprendre les protections électriques, découvrez notre prochain article sur les disjoncteurs et leur rôle complémentaire.
