RCBO : Disjoncteur différentiel avec protection contre les surintensités

Aujourd’hui, on va découvrir en détail le RCBO, un dispositif essentiel en électricité, combinant protection différentielle et protection contre les surintensités dans un seul appareil. Très prisé dans les installations modernes, le RCBO assure à la fois la sécurité des personnes et la protection des circuits électriques.

Qu’est-ce qu’un RCBO ?

Le sigle RCBO signifie « Residual Current Breaker with Overcurrent protection », c’est-à-dire un disjoncteur différentiel (RCCB) associé à un disjoncteur magnétothermique. Contrairement au disjoncteur différentiel simple, qui ne protège que contre les défauts à la terre (fuites de courant), le RCBO protège aussi contre les surintensités, c’est-à-dire les surcharges et courts-circuits.

Fonctionnement du RCBO

Le RCBO combine deux fonctions essentielles :

Protection différentielle : détecte toute fuite de courant vers la terre supérieure à un seuil défini (par exemple 30 mA), ce qui indique un risque d’électrocution ou d’incendie.
Protection contre les surintensités : détecte et coupe le circuit en cas de surcharge prolongée ou de court-circuit instantané, protégeant ainsi le câblage et les appareils.

Ces deux mécanismes agissent simultanément pour assurer une sécurité optimale.

Avantages du RCBO

Sécurité renforcée : protection complète contre les défauts à la terre et les surintensités.
Isolation ciblée : le RCBO protège individuellement chaque circuit, ce qui évite de couper toute une installation lors d’un défaut sur un seul circuit.
Gain de place : combinant deux protections en un seul appareil, il réduit l’encombrement dans les tableaux électriques.
Maintenance facilitée : en cas de déclenchement, il est plus facile de localiser la source du problème.

Caractéristiques techniques importantes

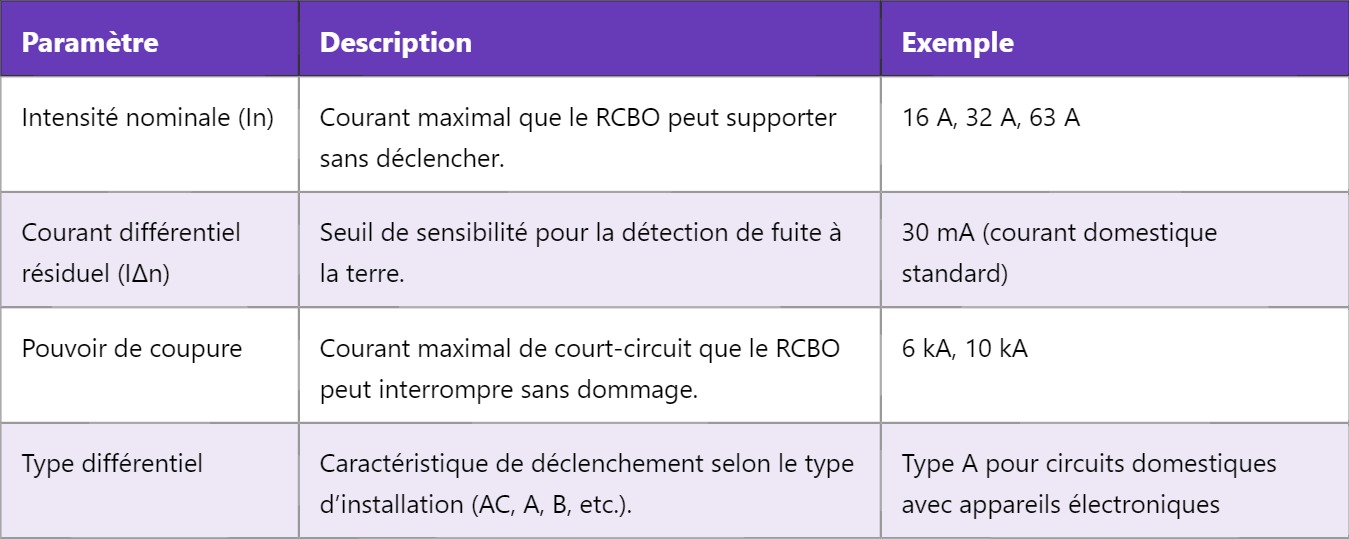

Paramètre	Description	Exemple
Intensité nominale (In)	Courant maximal que le RCBO peut supporter sans déclencher.	16 A, 32 A, 63 A
Courant différentiel résiduel (IΔn)	Seuil de sensibilité pour la détection de fuite à la terre.	30 mA (courant domestique standard)
Pouvoir de coupure	Courant maximal de court-circuit que le RCBO peut interrompre sans dommage.	6 kA, 10 kA
Type différentiel	Caractéristique de déclenchement selon le type d’installation (AC, A, B, etc.).	Type A pour circuits domestiques avec appareils électroniques

Applications courantes du RCBO

Le RCBO est particulièrement adapté :

Aux circuits spécifiques où une coupure sélective est primordiale (exemple : prises de cuisine, salles de bains, circuits d’éclairage).
Dans les installations où plusieurs circuits doivent être protégés individuellement pour éviter un arrêt global lors d’un défaut.
Dans les environnements industriels et tertiaires, notamment pour les machines sensibles et les équipements électroniques.

Installation et précautions

Le RCBO s’installe généralement dans le tableau électrique en remplacement ou en complément des dispositifs différentiel et disjoncteur. Il faut respecter :

La correspondance entre l’intensité nominale du RCBO et celle des conducteurs et appareils protégés.
Le choix du courant différentiel en fonction du niveau de sécurité souhaité (30 mA pour la protection des personnes).
La compatibilité du type différentiel avec les charges connectées (certains appareils électroniques nécessitent un RCBO de type A ou B).

Enfin, un test régulier à l’aide du bouton « Test » est indispensable pour vérifier le bon fonctionnement du différentiel intégré.

Le RCBO représente donc une solution technique fiable et compacte pour améliorer la sécurité électrique des installations modernes, en combinant deux protections vitales en un seul composant.

Pour approfondir votre connaissance des protections électriques, ne manquez pas notre prochain article dédié aux disjoncteurs magnéto-thermiques et leurs différences avec les fusibles.
