RCA – Connecteur RCA : Principe et Utilisations

RCA – Connecteur RCA : Principe et Utilisations

Aujourd’hui, on va voir en détail le connecteur RCA, un standard incontournable en électronique pour la transmission audio et vidéo analogique. Ce connecteur, souvent appelé « prise cinch » dans certains pays, reste très utilisé malgré l’arrivée des technologies numériques.

Qu’est-ce qu’un connecteur RCA ?

Le connecteur RCA est un type de connecteur électrique utilisé principalement pour transporter des signaux audio et vidéo analogiques. Son nom vient de la Radio Corporation of America, qui l’a développé dans les années 1940.

Il est constitué d’un embout métallique central pour le signal et d’une bague extérieure qui fait office de masse. Ce design simple assure une connexion fiable et facile à brancher/débrancher.

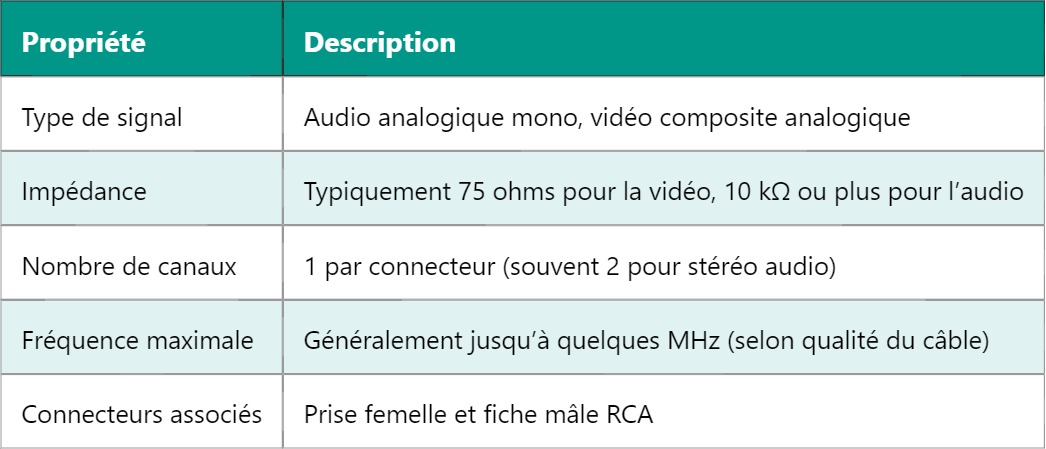

Caractéristiques techniques principales

Applications courantes du connecteur RCA

• Transmission audio analogique : branchement d’amplificateurs, chaînes Hi-Fi, lecteurs CD, platines vinyle
• Transmission vidéo composite : connexion entre lecteurs DVD, consoles de jeux et téléviseurs
• Signal de commande dans certains équipements électroniques

Bien que les interfaces numériques comme HDMI tendent à remplacer le RCA pour la vidéo, ce dernier reste privilégié dans l’audio haute-fidélité et les équipements professionnels analogiques.

Avantages et limites du connecteur RCA

• Avantages : simplicité, faible coût, compatibilité universelle avec équipements analogiques
• Limites : transmission uniquement analogique, sensible aux interférences, pas de support multicanal natif

Comment choisir et utiliser un câble RCA

Le choix du câble RCA impacte la qualité du signal. Voici les points clés :

1. Blindage : un bon blindage protège contre les perturbations électromagnétiques.
2. Impédance adaptée : 75 ohms pour vidéo, pour assurer une bonne transmission sans réflexion de signal.
3. Longueur du câble : plus il est court, moins il y a de perte de signal.

Lors du branchement, veillez à ne pas forcer les connecteurs pour éviter d’endommager la prise ou le câble. Le sens est simple : la broche centrale transmet le signal, la bague extérieure fait la masse.

Exemple d’utilisation pratique

Une installation classique consiste à connecter un lecteur DVD à un téléviseur via un câble RCA vidéo composite (jaune) et deux câbles audio (rouge et blanc) pour la stéréo. Chaque connecteur correspond à un canal distinct, garantissant la séparation du son gauche et droit.

Si le RCA vous semble basique, attendez de découvrir comment fonctionne le connecteur XLR, très prisé en audio professionnel pour ses performances supérieures.
