Aujourd’hui, on va voir en détail ce qu’est un QFP, un type de boîtier très répandu en électronique pour le montage de circuits intégrés. Le sigle QFP signifie Quad Flat Package, ce qui décrit sa forme plate avec des broches sur les quatre côtés.

Définition et caractéristiques principales du QFP

Le QFP est un boîtier destiné à contenir des puces électroniques, facilitant leur intégration sur les cartes électroniques grâce à des pattes fines et plates disposées tout autour du composant. Il est largement utilisé pour des circuits intégrés nécessitant de nombreuses connexions externes.

• Forme : carrée ou rectangulaire, avec des broches alignées sur les quatre côtés.
• Broches : généralement de 32 à plus de 200, ce qui permet une grande densité de connexions.
• Montage : typiquement en montage en surface (SMT), soudé directement sur le circuit imprimé.
• Matériaux : boîtier en plastique ou céramique pour protéger la puce et assurer la dissipation thermique.

Avantages et inconvénients du QFP

Ce type de boîtier présente plusieurs avantages qui expliquent son succès, mais aussi certains inconvénients à connaître pour bien l’utiliser.

1. Avantages :
   • Haute densité de broches permettant des connexions multiples.
   • Faible encombrement en hauteur, utile pour les appareils compacts.
   • Bonne dissipation thermique grâce à la surface plane.
   • Standard industriel bien établi, facilitant la compatibilité.
2. Inconvénients :
   • Les broches fines et proches peuvent compliquer la soudure et le dépannage.
   • Plus fragile aux contraintes mécaniques comparé à certains boîtiers plus robustes.
   • La dissipation thermique peut être insuffisante pour des circuits très puissants.

Dimensions et variantes courantes du QFP

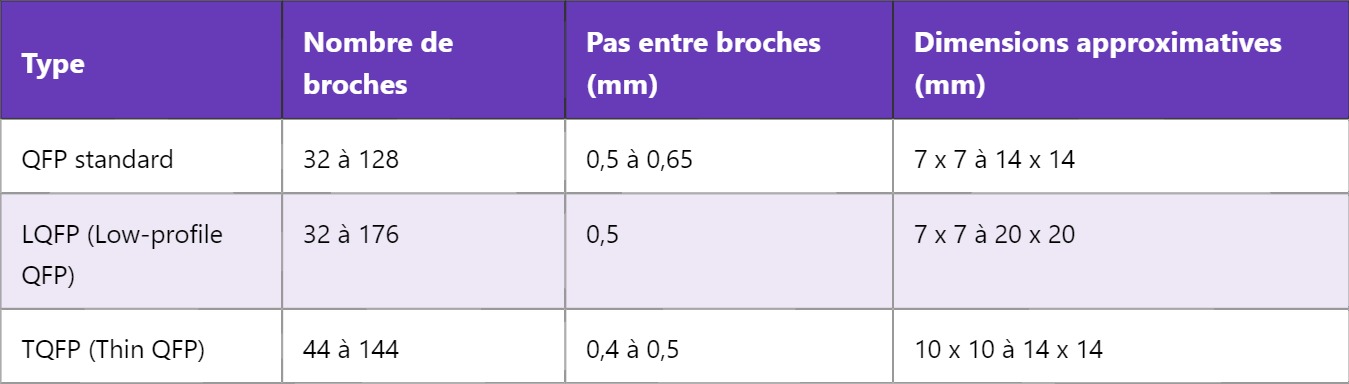

Les QFP existent en plusieurs formats, qui varient selon le nombre de broches et la taille du boîtier. Voici quelques types courants :

Applications typiques du QFP

Les QFP sont utilisés dans de nombreux domaines de l’électronique, notamment :

• Microcontrôleurs et microprocesseurs
• Circuits logiques et FPGA
• Modules de communication sans fil
• Équipements grand public comme les téléviseurs ou consoles de jeux
• Applications industrielles où la compacité est essentielle

Enfin, maîtriser les spécificités du QFP permet d’optimiser la conception des circuits et d’assurer la fiabilité des montages électroniques.
