PTC – Thermistance à Coefficient Positif : Fonctionnement et Applications
Aujourd’hui, nous allons explorer en détail le fonctionnement des thermistances PTC, un composant essentiel dans de nombreux circuits électroniques pour la protection et la régulation thermique.
Qu’est-ce qu’une thermistance PTC ?
La thermistance PTC (Positive Temperature Coefficient) est une résistance dont la valeur augmente avec la température. Contrairement aux thermistances NTC (Negative Temperature Coefficient), la résistance d’une PTC croît de manière significative au-delà d’un certain seuil thermique, ce qui la rend idéale pour des fonctions de protection contre la surchauffe ou les surintensités.
Principes physiques et caractéristiques
Les thermistances PTC sont généralement fabriquées à partir de matériaux céramiques semi-conducteurs, comme les oxydes de baryum, strontium ou calcium. Leur comportement peut être résumé ainsi :
- À basse température, la résistance est faible et stable.
- Au-delà de la température de transition appelée « température de Curie », la résistance augmente rapidement.
- Cette augmentation est non linéaire et provoque une chute du courant dans le circuit.

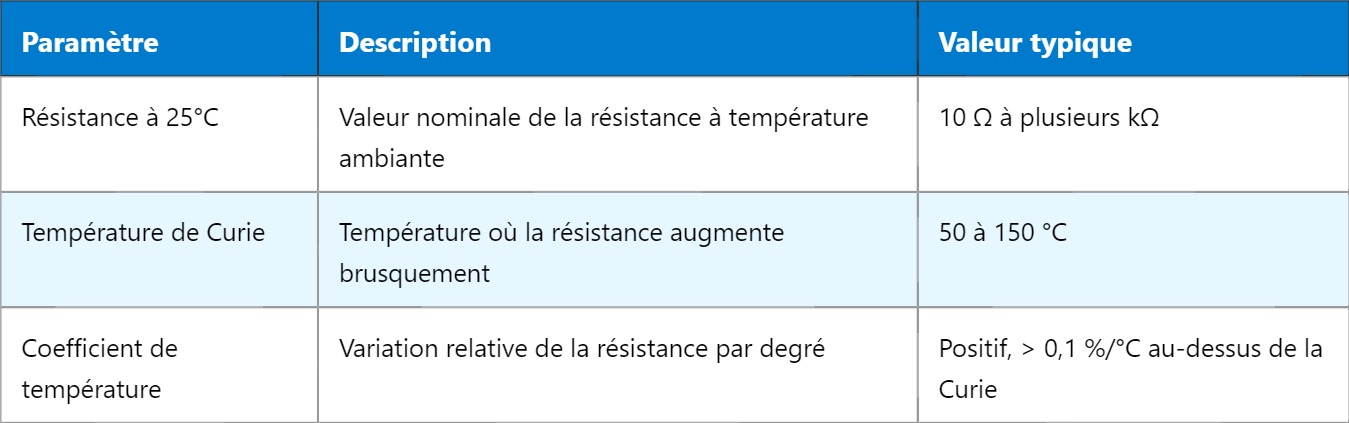

Caractéristiques électriques typiques
Utilisations courantes des thermistances PTC
Grâce à leur comportement unique, les PTC sont utilisées dans diverses applications :
- Protection contre les surintensités : En cas de courant excessif, la résistance augmente, limitant ainsi le courant et protégeant le circuit.
- Détection de température : Utilisées comme capteurs pour détecter des élévations thermiques et déclencher des mécanismes de sécurité.
- Décongélation ou chauffage : Employées dans les systèmes où un chauffage contrôlé est nécessaire, la résistance variant avec la température.
- Calibration thermique : Permettent d’ajuster des circuits électroniques en fonction de la température ambiante.
Exemple d’application pratique
Dans une alimentation électrique, une thermistance PTC peut être placée en série avec la ligne d’alimentation. Lorsque le courant dépasse un certain seuil à cause d’un court-circuit ou d’une surcharge, la température de la thermistance augmente, ce qui fait croître sa résistance et limite le courant pour protéger les composants sensibles.
Avantages et limites des thermistances PTC
- Avantages : Réaction rapide, pas besoin de composants supplémentaires, auto-réarmable après refroidissement.
- Limites : La température de seuil fixe peut ne pas convenir à toutes les applications, et la précision est moindre comparée à d’autres capteurs.
Maintenant que vous maîtrisez les PTC, vous pourriez être intéressé par l’étude des thermistances NTC, dont le comportement inverse permet d’autres types d’applications.
