PTC – Coefficient de température positif

Aujourd’hui, on va voir en détail ce qu’est un PTC, ou Coefficient de température positif, et pourquoi il joue un rôle important dans les composants électroniques et les systèmes de protection thermique.

Définition du Coefficient de Température Positif (PTC)

Le terme PTC désigne un matériau ou un composant dont la résistivité électrique augmente lorsque la température s’élève. Contrairement aux matériaux à coefficient négatif (NTC), où la résistance diminue avec la chaleur, le PTC présente une résistance croissante, ce qui peut être exploité pour diverses applications techniques.

Principes physiques du PTC

Le comportement PTC est principalement dû à la structure interne du matériau. Lorsque la température monte, les porteurs de charge dans le matériau subissent une mobilité réduite, ce qui provoque une augmentation notable de la résistance électrique. Ce phénomène est souvent observé dans certains polymères conducteurs ou céramiques spécifiques.

Applications courantes des PTC

Protection contre les surintensités : Les PTC sont utilisés comme dispositifs de protection thermique ou fusibles réarmables. En cas de surcharge, la résistance augmente fortement, limitant le courant et protégeant le circuit.
Capteurs de température : Certains capteurs exploitent la variation de résistance d’un PTC pour mesurer la température avec précision.
Éléments chauffants autorégulants : Le PTC peut aussi servir à créer des résistances chauffantes dont la température se stabilise automatiquement.

Caractéristiques techniques importantes

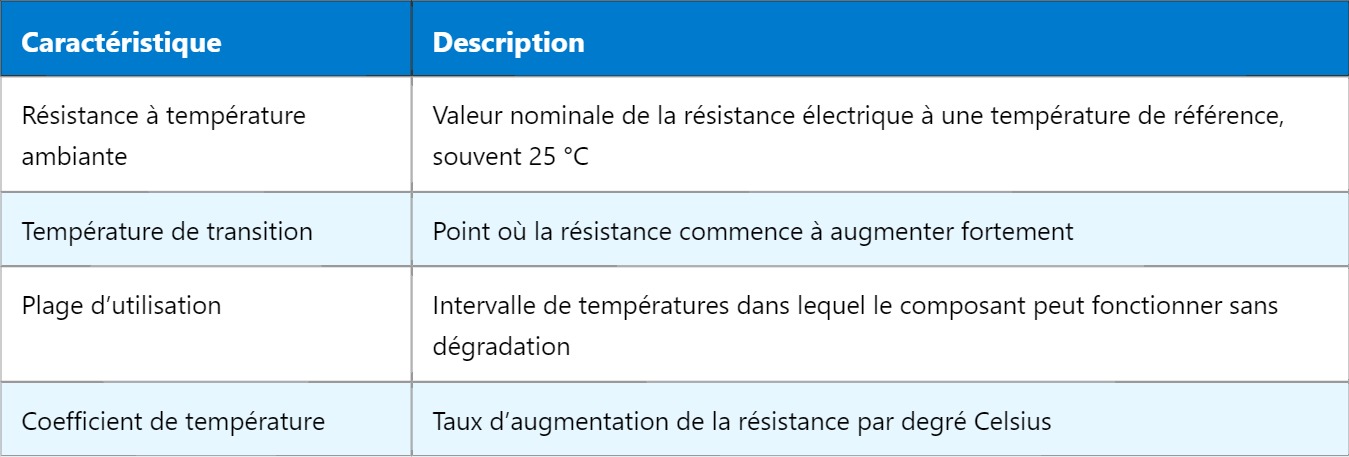

Caractéristique	Description
Résistance à température ambiante	Valeur nominale de la résistance électrique à une température de référence, souvent 25 °C
Température de transition	Point où la résistance commence à augmenter fortement
Plage d’utilisation	Intervalle de températures dans lequel le composant peut fonctionner sans dégradation
Coefficient de température	Taux d’augmentation de la résistance par degré Celsius

Exemple d’utilisation : protection thermique d’un moteur électrique

Dans un moteur, un PTC placé autour de l’enroulement détecte une élévation anormale de la température. Lorsque celle-ci dépasse un seuil critique, la résistance du PTC augmente rapidement, ce qui peut couper le circuit via un relais ou limiter le courant, évitant ainsi la surchauffe et les dommages.

La compréhension des propriétés PTC est essentielle pour concevoir des systèmes fiables qui nécessitent une régulation thermique automatique ou une protection contre les surcharges électriques.

Pour approfondir, découvrez comment les NTC fonctionnent et dans quels cas ils sont préférables.
