PSU – Bloc d’alimentation : fonctionnement et caractéristiques

Aujourd’hui, on va explorer en détail ce qu’est un PSU, ou bloc d’alimentation, un composant essentiel dans tout système électronique. Il assure la conversion et la régulation de l’énergie électrique nécessaire au bon fonctionnement des circuits.

Définition et rôle du PSU

Le PSU (Power Supply Unit) est un dispositif qui transforme une source d’alimentation électrique, généralement le courant alternatif (AC) du secteur, en une ou plusieurs tensions continues (DC) adaptées aux besoins des composants électroniques. Sans bloc d’alimentation fiable, les appareils risquent des dysfonctionnements ou des dommages liés à une alimentation inappropriée.

Principaux types de blocs d’alimentation

Bloc d’alimentation linéaire : Convertit le courant AC en DC via un transformateur, un redresseur et un régulateur linéaire. Il offre une sortie stable mais est souvent volumineux et peu efficace.
Bloc d’alimentation à découpage (SMPS) : Utilise des composants électroniques pour découper et transformer le courant avec un rendement élevé et une taille réduite, mais génère plus de perturbations électromagnétiques.
Bloc d’alimentation sans transformateur : Utilisé pour des applications à faible puissance, ils exploitent la chute de tension via des composants passifs, mais offrent peu d’isolation galvanique.

Fonctionnement interne du PSU

Filtrage et protection : Le courant secteur est d’abord filtré pour réduire les parasites et protégé contre les surtensions ou surintensités.
Transformation : Le transformateur (dans les PSU linéaires) abaisse la tension à un niveau exploitable.
Redressement : Le courant alternatif est converti en courant continu via des diodes redresseuses.
Filtrage DC : Des condensateurs lissent la tension continue obtenue.
Régulation : Un régulateur stabilise la tension pour assurer une alimentation constante malgré les variations de charge ou de tension d’entrée.

Caractéristiques techniques essentielles

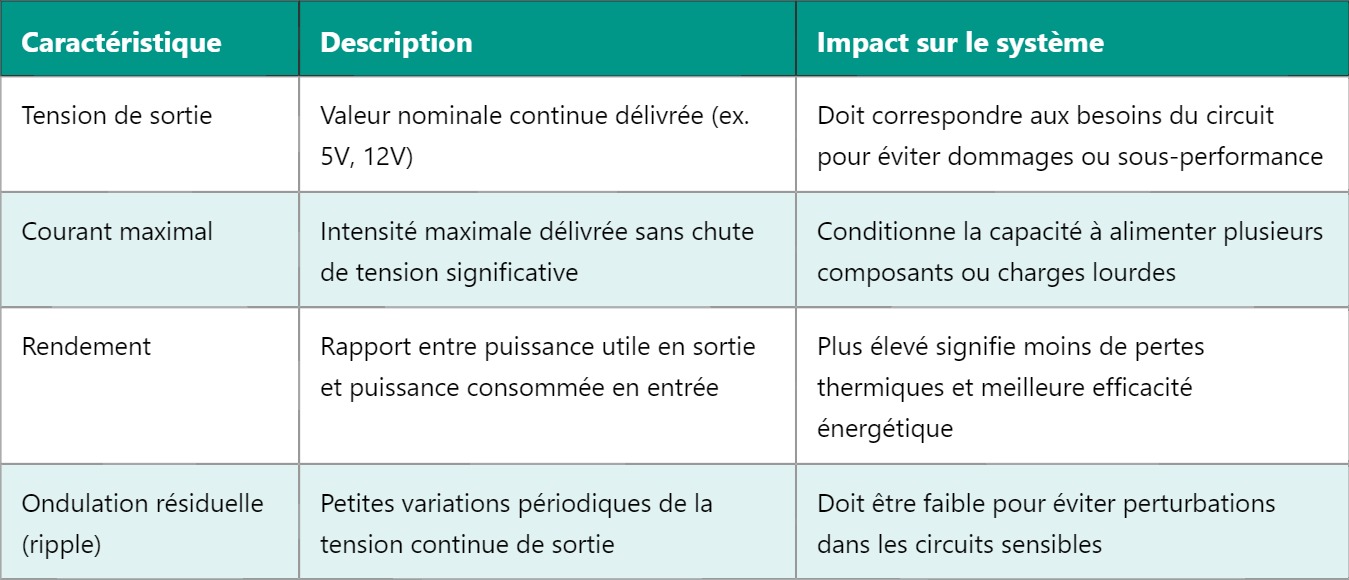

Caractéristique	Description	Impact sur le système
Tension de sortie	Valeur nominale continue délivrée (ex. 5V, 12V)	Doit correspondre aux besoins du circuit pour éviter dommages ou sous-performance
Courant maximal	Intensité maximale délivrée sans chute de tension significative	Conditionne la capacité à alimenter plusieurs composants ou charges lourdes
Rendement	Rapport entre puissance utile en sortie et puissance consommée en entrée	Plus élevé signifie moins de pertes thermiques et meilleure efficacité énergétique
Ondulation résiduelle (ripple)	Petites variations périodiques de la tension continue de sortie	Doit être faible pour éviter perturbations dans les circuits sensibles

Exemple d’utilisation typique

Dans un ordinateur, le PSU convertit le 230 V AC du réseau en plusieurs tensions continues stabilisées : +12V pour les moteurs de ventilateurs, +5V et +3.3V pour la carte mère et les périphériques. Sa qualité influe directement sur la stabilité et la longévité des composants.

Le bloc d’alimentation est un sujet vaste où chaque détail technique compte pour garantir sécurité et performance. Pour approfondir, découvrez comment les alimentations à découpage réduisent les pertes d’énergie tout en restant compactes.
