Power MOSFET – MOSFET de puissance
Aujourd’hui, on va explorer en détail le Power MOSFET, un composant clé dans la gestion des puissances élevées en électronique. Le MOSFET de puissance est une version spécialisée du MOSFET classique, capable de supporter des tensions et courants importants tout en offrant une commutation rapide et une faible dissipation thermique.
Définition et fonctionnement du Power MOSFET
Le Power MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) est un transistor à effet de champ utilisé principalement pour le contrôle et la conversion de puissance électrique. Sa structure spécifique permet d’avoir une résistance faible à l’état passant, ce qui limite les pertes d’énergie et améliore l’efficacité globale des circuits.
Le fonctionnement repose sur la modulation de la conductivité d’un canal entre source et drain via la tension appliquée sur la grille (gate), isolée par une fine couche d’oxyde. Cette isolation garantit une très faible consommation en commande.
Caractéristiques techniques principales
- Tension drain-source (Vds) : peut aller de quelques dizaines à plusieurs centaines de volts selon le modèle.
- Courant drain (Id) : supporte des intensités élevées, souvent plusieurs dizaines d’ampères.
- Résistance à l’état passant (Rds(on)) : doit être minimale pour réduire les pertes par effet Joule.
- Temps de commutation : très rapide, facilitant les applications en haute fréquence.
- Capacité de grille : faible, ce qui permet une commande efficace avec peu d’énergie.
Structure et types de Power MOSFET
Les Power MOSFET peuvent être de type N ou P, mais la plupart des applications privilégient les MOSFET de type N pour leur meilleure performance en conduction. La structure comprend :
- Une source et un drain, connectés aux régions fortement dopées.
- Une grille isolée par une couche d’oxyde de silicium.
- Un substrat ou corps semi-conducteur.
On distingue principalement deux types en fonction de la structure interne : les MOSFET canal N à effet de champ et les MOSFET canal P, bien que les premiers soient majoritaires en puissance.
Applications typiques du MOSFET de puissance
Le Power MOSFET est omniprésent dans les systèmes électroniques où la gestion de la puissance est cruciale :
- Alimentations à découpage (SMPS)
- Convertisseurs DC-DC
- Contrôle moteur (VFD, variateurs de fréquence)
- Amplificateurs RF
- Inverters photovoltaïques
Sa capacité à commuter rapidement tout en limitant les pertes en fait un élément indispensable pour les circuits modernes à haute efficacité énergétique.

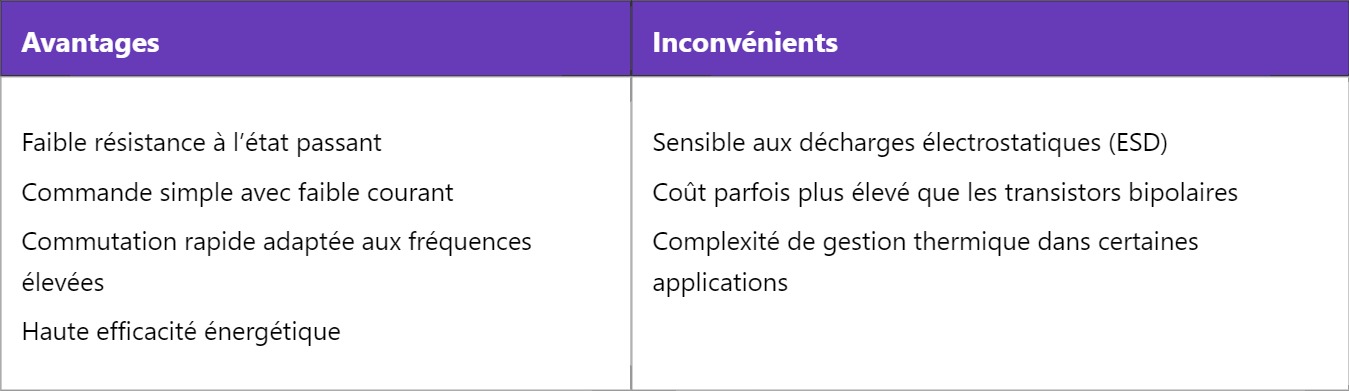

Avantages et inconvénients
| Avantages | Inconvénients |
|---|---|
|
|
Conseils pour l’utilisation optimale
Pour maximiser les performances d’un Power MOSFET, il est important de :
- Choisir un composant avec un Rds(on) adapté à la charge.
- Gérer efficacement la dissipation thermique via un bon refroidissement.
- Utiliser une commande de grille adaptée, en évitant les surcharges.
- Prévoir des protections contre les surtensions et les pics de courant.
Ces précautions permettent de garantir la longévité et la fiabilité du composant dans un circuit de puissance.
Pour approfondir, vous pourriez également vous intéresser aux transistors IGBT, qui combinent certains avantages du MOSFET et du transistor bipolaire dans les applications haute puissance.
