PoE : Alimentation par Ethernet expliquée

Aujourd’hui on va voir comment fonctionne le PoE, ou Power over Ethernet, une technologie qui permet de transmettre à la fois des données et de l’alimentation électrique via un seul câble Ethernet.

Principe du PoE

Le PoE repose sur l’idée d’utiliser les paires de fils du câble Ethernet non utilisées pour l’alimentation, ou d’injecter le courant directement sur les mêmes paires que les données via un système de superposition (mode phantom). Cela permet d’éviter de tirer une ligne électrique dédiée pour certains équipements réseau.

Normes et puissances disponibles

Il existe plusieurs normes PoE, définies par l’IEEE, avec des capacités de puissance différentes :

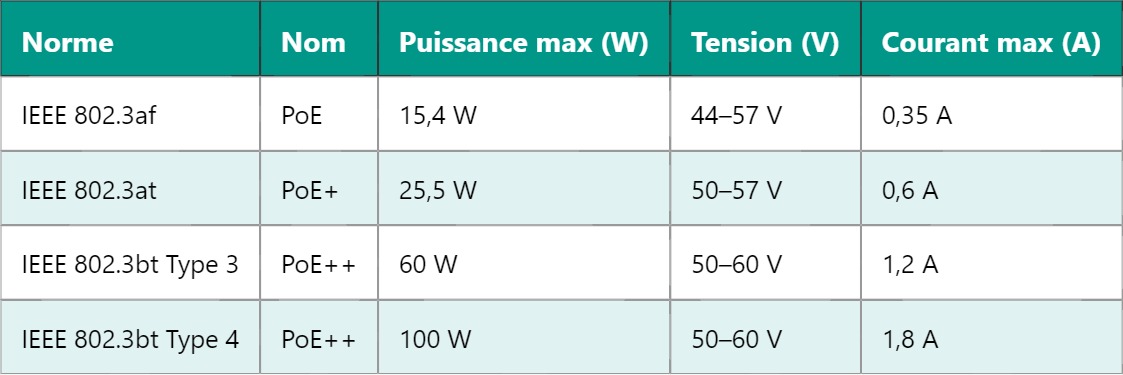

Norme	Nom	Puissance max (W)	Tension (V)	Courant max (A)
IEEE 802.3af	PoE	15,4 W	44–57 V	0,35 A
IEEE 802.3at	PoE+	25,5 W	50–57 V	0,6 A
IEEE 802.3bt Type 3	PoE++	60 W	50–60 V	1,2 A
IEEE 802.3bt Type 4	PoE++	100 W	50–60 V	1,8 A

Éléments d’un système PoE

Un système PoE comprend deux éléments principaux :

PSE (Power Sourcing Equipment) : l’équipement qui fournit le courant, généralement un switch PoE ou un injecteur dédié.
PD (Powered Device) : l’équipement alimenté, comme une caméra IP, un point d’accès Wi-Fi ou un téléphone VoIP.

Le PSE détecte automatiquement la présence d’un PD compatible avant d’envoyer du courant, évitant ainsi d’endommager les appareils non compatibles.

Avantages du PoE

Simplification de l’installation (un seul câble à tirer).
Flexibilité de déploiement des équipements dans des zones sans prise électrique.
Meilleure gestion centralisée de l’alimentation (extinction ou redémarrage à distance).
Réduction des coûts d’infrastructure.

Considérations techniques

Pour que le PoE fonctionne correctement, le câblage réseau doit être de bonne qualité (catégorie 5e ou supérieure recommandée), et la longueur du câble ne doit pas excéder 100 mètres. Au-delà, des pertes de tension peuvent nuire au bon fonctionnement du PD.

Le budget de puissance global d’un switch PoE est aussi à surveiller : il doit être suffisant pour alimenter tous les PD connectés simultanément.

Applications courantes

Surveillance IP (caméras PoE).
Infrastructure Wi-Fi (points d’accès PoE).
Téléphonie IP (téléphones VoIP PoE).
Automatisation de bâtiments (contrôleurs d’accès, capteurs).

Le PoE est une solution idéale pour tous ces cas d’usage où l’alimentation électrique n’est pas facilement disponible ou souhaitée.

Pour aller plus loin, découvrez comment fonctionne un injecteur PoE passif et dans quels cas il est préférable à une solution active.
