PMOS : Comprendre le Semi-conducteur de Type P
Aujourd’hui, on va voir en détail ce qu’est un PMOS, un élément fondamental dans le monde des semi-conducteurs et de l’électronique numérique.
Qu’est-ce qu’un PMOS ?
Le PMOS, ou transistor à effet de champ à canal P, est un type de transistor MOSFET où le canal conducteur est formé par des porteurs de charge majoritaires de type « trous » (charges positives). Il est largement utilisé dans les circuits intégrés CMOS (Complémentaire Métal-Oxyde-Semi-conducteur) pour sa capacité à commuter et amplifier des signaux électriques.
Structure et Fonctionnement
Un transistor PMOS est constitué d’un substrat de type N dans lequel sont implantées deux régions fortement dopées de type P, formant la source et le drain. Une couche d’oxyde isolante (généralement du dioxyde de silicium) sépare la grille métallique du substrat, ce qui permet de contrôler la conductivité du canal entre la source et le drain par l’application d’une tension sur la grille.
- Substrat N : support semi-conducteur de type N.
- Source et Drain P+ : régions dopées P très fortement.
- Grille métallique : commande la formation du canal.
- Oxyde isolant : couche entre grille et substrat pour isoler électriquement.
Principe de fonctionnement
Le PMOS fonctionne selon le principe inverse du NMOS :
- Lorsque la tension de la grille est suffisamment basse par rapport à la source (typiquement 0 V ou négative), un canal de trous se forme sous la grille, permettant le passage du courant entre la source et le drain.
- Quand la tension de la grille est élevée (proche de la tension de source, souvent positive), le canal se ferme, empêchant le passage du courant.

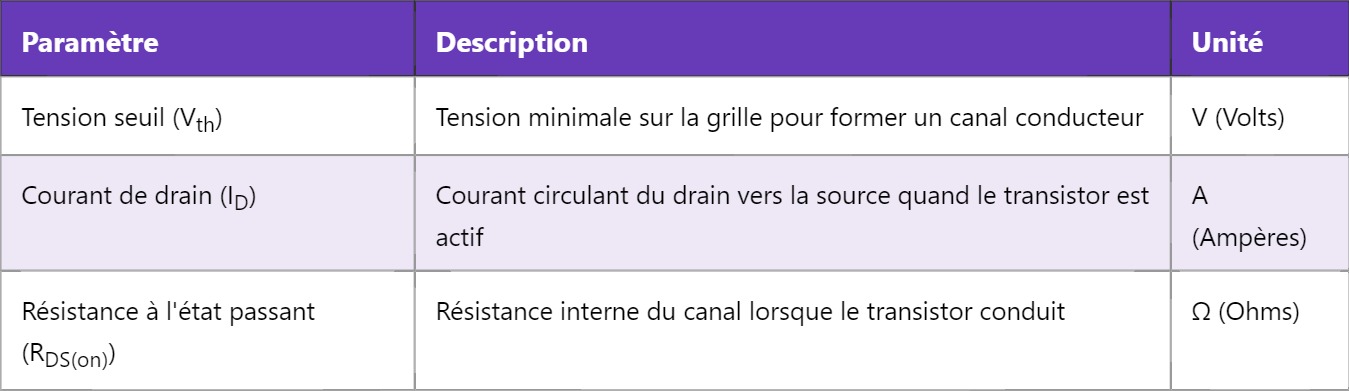

Caractéristiques électriques principales
Applications typiques
Le PMOS est utilisé principalement dans :
- Les circuits CMOS, en complément avec les transistors NMOS, pour réaliser des bascules, des amplificateurs et des portes logiques.
- Les circuits de commutation où une faible consommation de courant est cruciale.
- Les étages de puissance en électronique de puissance à faible tension.
Différence entre PMOS et NMOS
Pour mieux comprendre, voici un tableau comparatif succinct :
| Caractéristique | PMOS | NMOS |
|---|---|---|
| Type de porteurs | Trous (charges positives) | Électrons (charges négatives) |
| Polarité de la tension de grille pour conduction | Grille basse (0 V ou négative) | Grille haute (positive) |
| Mobilité des porteurs | Plus faible (moins rapide) | Plus élevée (plus rapide) |
| Usage | Partie haute dans CMOS | Partie basse dans CMOS |
Le PMOS reste indispensable dans les circuits numériques modernes car il offre une consommation d’énergie moindre lorsqu’il est en état bloqué, assurant ainsi une meilleure efficacité énergétique.
Si vous souhaitez approfondir davantage le fonctionnement des transistors MOSFET en général, n’hésitez pas à découvrir notre article dédié aux NMOS, leur pendant complémentaire.
