Aujourd’hui on va voir en détail le fonctionnement et les caractéristiques d’un PMDC, c’est-à-dire un moteur à courant continu à aimant permanent. Ce type de moteur est très répandu dans l’électronique embarquée, la robotique et de nombreux systèmes industriels grâce à sa simplicité et sa grande efficacité.

Principe de fonctionnement du moteur PMDC

Le moteur PMDC utilise des aimants permanents pour créer le champ magnétique dans le stator, éliminant ainsi la nécessité d’enroulements alimentés pour ce dernier. Le rotor, lui, est constitué d’un enroulement alimenté en courant continu. Lorsque ce courant circule, il crée un champ magnétique qui interagit avec celui des aimants permanents, générant un couple mécanique qui fait tourner le rotor.

Composition et architecture

• Stator : Composé d’aimants permanents (souvent en néodyme ou ferrite) assurant un champ magnétique constant.
• Rotor (induit) : Constitué d’enroulements conducteurs traversés par le courant continu.
• Collecteur et balais : Assurent la commutation du courant dans les bobines du rotor pour maintenir la rotation.
• Arbre de sortie : Transmet le couple mécanique aux systèmes externes.

Caractéristiques électriques et mécaniques

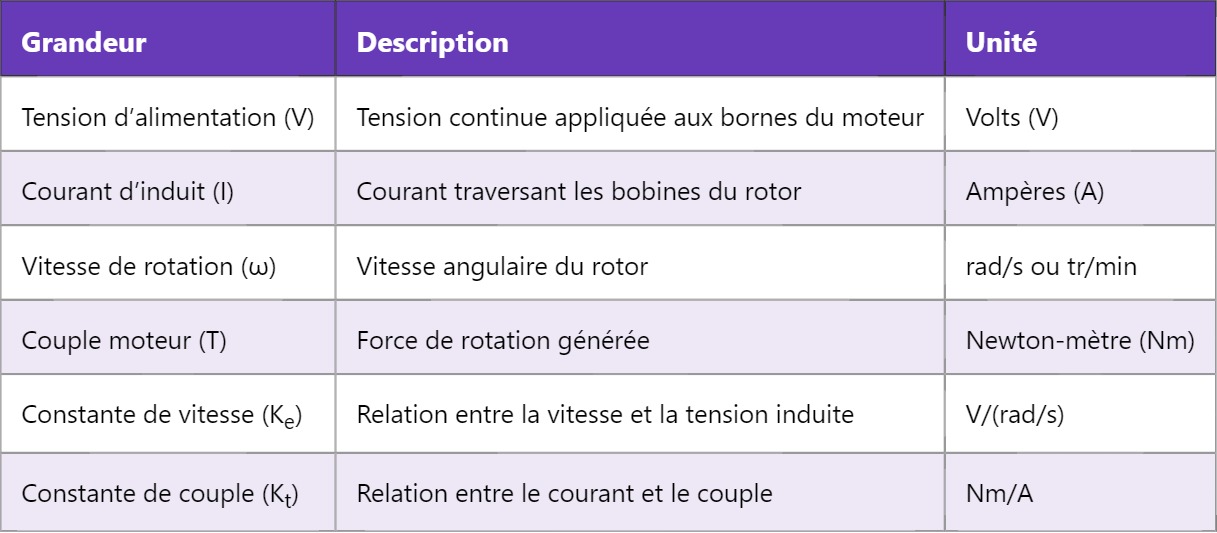

Le comportement d’un moteur PMDC peut être modélisé par plusieurs grandeurs clés :

Équations fondamentales

Les équations qui régissent le comportement d’un PMDC sont :

1. Tension aux bornes :
   V = E + R * I
   avec E = K_e * ω (force contre-électromotrice)
   et R la résistance des enroulements.
2. Couple moteur :
   T = K_t * I
3. Équation mécanique :
   T – T_charge = J * (dω/dt) + B * ω
   où J est le moment d’inertie, B le coefficient de frottement visqueux, et T_charge le couple résistant.

Avantages et inconvénients

• Avantages :
  • Bonne précision de commande en vitesse et en couple.
  • Construction simple et compacte grâce aux aimants permanents.
  • Bonne efficacité énergétique.
  • Pas besoin d’alimentation séparée pour le champ magnétique.
• Inconvénients :
  • Les balais et le collecteur nécessitent un entretien régulier et limitent la durée de vie.
  • La présence d’aimants permanents peut rendre le moteur sensible aux champs externes.
  • Moins adapté aux très hautes vitesses à cause des contraintes mécaniques sur le collecteur.

Applications typiques du PMDC

Ce moteur est largement utilisé dans :

• Les systèmes d’entraînement de petits robots et automates.
• Les lecteurs DVD et disques durs pour contrôler la rotation.
• Les équipements médicaux, comme les pompes à perfusion.
• Les systèmes de contrôle industriel nécessitant un couple précis.

Exemple de dimensionnement simplifié

Supposons que l’on souhaite dimensionner un PMDC pour un petit robot mobile :

1. Le couple nécessaire pour déplacer le robot est estimé à 0,1 Nm.
2. Le moteur choisi a une constante de couple K_t = 0,05 Nm/A.
3. Le courant requis sera donc I = T / K_t = 0,1 / 0,05 = 2 A.
4. Si la vitesse de rotation souhaitée est 3000 tr/min (≈314 rad/s) et la constante de vitesse K_e = 0,04 V/(rad/s), alors la force contre-électromotrice sera E = K_e * ω = 0,04 * 314 ≈ 12,56 V.
5. La tension d’alimentation doit être au moins V = E + R * I. Si la résistance R = 1 Ω, alors V = 12,56 + 1 * 2 = 14,56 V.

Cela donne une idée pratique des paramètres à considérer pour choisir un moteur adapté.

Vous souhaitez en savoir plus sur les moteurs brushless (BLDC), une alternative moderne aux PMDC ? Découvrez notre prochain article détaillé sur ce sujet passionnant !
