PIR Sensor : Comprendre le Capteur Infrarouge Passif
Aujourd’hui, on va voir en détail le fonctionnement et l’utilisation du PIR Sensor, un capteur infrarouge passif largement employé en électronique pour détecter la présence ou le mouvement d’êtres vivants sans contact direct.
Qu’est-ce qu’un capteur PIR ?
Le capteur PIR (Passive Infrared Sensor) est un dispositif électronique capable de détecter le rayonnement infrarouge émis naturellement par les corps chauds, notamment les humains et les animaux. Contrairement aux capteurs actifs, il n’émet aucune onde, il capte uniquement les variations de chaleur dans son champ de vision.
Principe de fonctionnement
Le PIR repose sur un pyrosenseur qui mesure les variations d’énergie infrarouge dans l’environnement. Lorsque quelqu’un se déplace devant le capteur, la quantité d’infrarouge reçue change, ce qui déclenche une sortie électrique. Le capteur est généralement équipé d’une lentille de Fresnel qui segmente le champ de détection pour améliorer la sensibilité et la portée.
Structure interne
- Pyroélément : capte les changements d’infrarouge.
- Lentille de Fresnel : concentre et segmente le rayonnement reçu.
- Amplificateur : augmente le signal électrique faible.
- Comparateur : convertit le signal en une sortie binaire (détection/non détection).

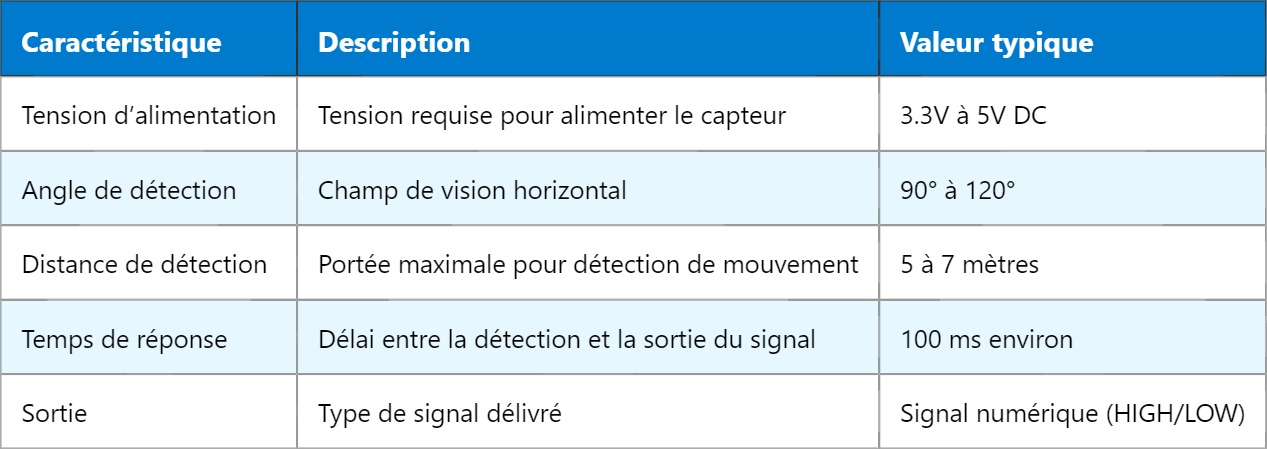

Caractéristiques techniques importantes
Applications courantes du PIR Sensor
Les capteurs PIR sont omniprésents dans les systèmes automatisés, notamment :
- Alarmes de sécurité et détecteurs d’intrusion
- Éclairage automatique (lampes qui s’allument au passage)
- Domotique pour la gestion des présences
- Robots et dispositifs interactifs
Installation et réglages
Pour bien utiliser un PIR sensor, il faut :
- Positionner le capteur de manière à couvrir la zone désirée, sans obstacles bloquant la vue infrarouge.
- Éviter les sources de chaleur statiques (radiateurs, soleil direct) qui peuvent générer des fausses détections.
- Utiliser les potentiomètres souvent présents pour régler :
- Le temps de maintien de la sortie après détection (time delay)
- La sensibilité de détection
Exemple d’intégration simple
Un PIR sensor peut être connecté à un microcontrôleur (ex : Arduino) via sa sortie numérique. Lorsqu’un mouvement est détecté, le microcontrôleur peut allumer une LED ou déclencher une alarme.
Points de vigilance
- La détection ne distingue pas un humain d’un animal, seul le mouvement et la chaleur comptent.
- La sensibilité peut être affectée par des changements brusques de température ambiante.
- Il faut prévoir un délai après chaque détection (temps de réarmement).
Si ce sujet vous intéresse, découvrez aussi comment fonctionne un capteur ultrason pour la détection de distance, un complément parfait au PIR dans beaucoup d’applications.
