PIN – Diode PIN : Fonctionnement et Applications
Aujourd’hui, on va explorer en détail la diode PIN, un composant essentiel dans de nombreuses applications électroniques, notamment en radiofréquence et télécommunications.
Qu’est-ce qu’une diode PIN ?
La diode PIN est une diode semi-conductrice composée de trois couches : une couche de type P, une couche intrinsèque (I), et une couche de type N. Cette structure particulière confère à la diode des propriétés uniques, distinctes des diodes classiques P-N.
Structure et principe de fonctionnement
La couche intrinsèque (I) est une zone dénuée de dopage, située entre la zone P et la zone N. Cette couche joue un rôle fondamental :
- Elle augmente la largeur de la zone déplétée, ce qui affecte la capacité de la diode.
- Elle modifie le temps de recombinaison des porteurs de charge, influençant ainsi la réponse en fréquence.
En polarisation directe, les porteurs de charge traversent la couche I, ce qui permet un passage du courant avec une faible résistance. En polarisation inverse, la couche I s’agrandit, créant une haute résistance et bloquant le courant.
Caractéristiques électriques

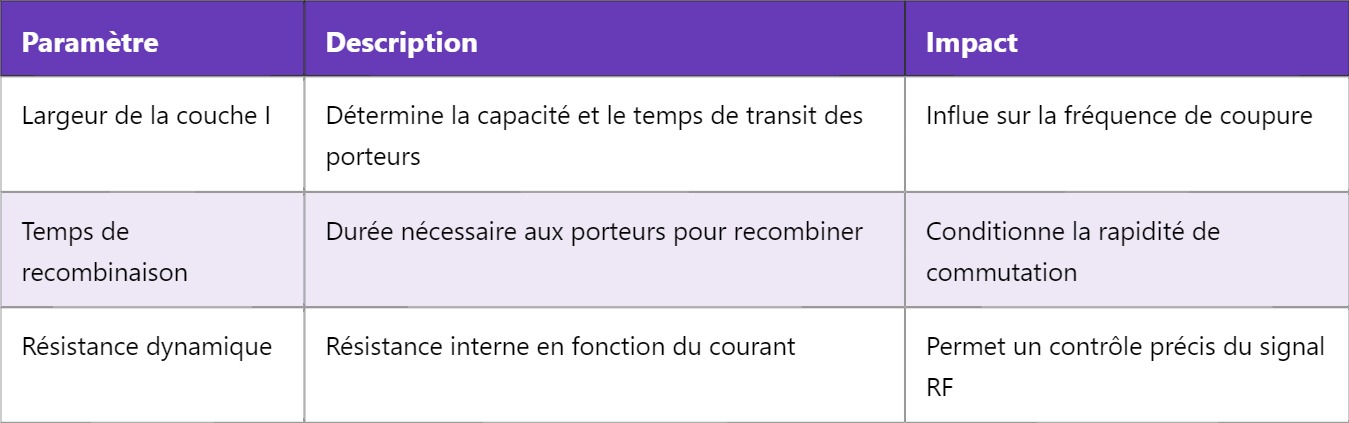

| Paramètre | Description | Impact |
|---|---|---|
| Largeur de la couche I | Détermine la capacité et le temps de transit des porteurs | Influe sur la fréquence de coupure |
| Temps de recombinaison | Durée nécessaire aux porteurs pour recombiner | Conditionne la rapidité de commutation |
| Résistance dynamique | Résistance interne en fonction du courant | Permet un contrôle précis du signal RF |
Applications typiques de la diode PIN
- Atténuateurs RF : La diode PIN est utilisée pour contrôler le niveau du signal radiofréquence de façon linéaire.
- Commutateurs RF : Grâce à sa capacité à passer d’un état passant à un état bloquant rapidement, elle est employée dans les commutations d’antennes et circuits haute fréquence.
- Modulateurs : En modulant le courant traversant la diode, on peut moduler un signal RF.
- Détecteurs de puissance : Utilisées pour mesurer la puissance des signaux RF, car leur résistance varie en fonction du courant.
Exemple d’utilisation : atténuateur variable
Dans un atténuateur RF, plusieurs diodes PIN sont polarisées avec un courant variable. En ajustant ce courant, on modifie la résistance apparente au passage du signal, permettant ainsi de réduire ou d’augmenter son amplitude sans distorsion notable.
Avantages et limites
- Avantages : Large bande passante, haute linéarité, faible bruit, bonne robustesse aux hautes fréquences.
- Limites : Coût plus élevé que les diodes classiques, nécessité d’un contrôle précis du courant de polarisation.
La diode PIN reste un élément incontournable dans la conception de circuits RF, grâce à sa capacité unique à agir comme un interrupteur contrôlé ou un atténuateur variable, tout en supportant des fréquences très élevées.
Pour approfondir, découvrez comment les diodes Schottky améliorent les performances dans les détecteurs haute fréquence.
