Aujourd’hui, on va voir en détail ce qu’est un PIC, ou Contrôleur d’interface périphérique, un composant clé dans le domaine de l’électronique et de l’informatique embarquée. Ces contrôleurs jouent un rôle crucial pour assurer la communication entre un microprocesseur et ses périphériques, garantissant ainsi un transfert de données fluide et efficace.

Définition et fonction principale

Le PIC (Peripheral Interface Controller) est un circuit intégré qui permet la gestion des échanges entre un microcontrôleur et différents périphériques comme des capteurs, des mémoires, des interfaces de communication ou des dispositifs d’entrée/sortie. Il agit comme un médiateur pour organiser et contrôler ces flux de données.

Architecture générale

La structure d’un PIC peut varier, mais en général, elle comprend plusieurs blocs fonctionnels :

• Registres de contrôle : pour configurer le comportement du contrôleur.
• Bus de données : pour le transfert d’informations entre le microcontrôleur et les périphériques.
• Logiciel de gestion : intégré ou externe, permettant la gestion des interruptions, des états d’attente, et de la synchronisation.
• Interfaces physiques : comme SPI, I2C, UART, USB, ou autres selon le type de périphérique à connecter.

Fonctionnement détaillé

Le PIC assure plusieurs fonctions indispensables :

1. Adressage des périphériques : Chaque périphérique est adressé via un protocole spécifique, le PIC interprète ces adresses pour sélectionner la bonne interface.
2. Gestion du timing : Il synchronise les échanges entre le microcontrôleur et les périphériques, souvent via des signaux d’horloge (clock).
3. Contrôle des interruptions : En cas de demande urgente de la part d’un périphérique, le PIC peut générer une interruption pour alerter le microcontrôleur.
4. Bufferisation : Certains PIC intègrent des mémoires tampons (buffers) pour éviter la perte de données lors des échanges rapides.

Exemple typique : Contrôleur SPI

Un exemple courant de PIC est le contrôleur SPI (Serial Peripheral Interface) qui permet une communication série synchrone entre le microcontrôleur et un ou plusieurs périphériques. Le contrôleur SPI gère :

• La sélection du périphérique via une ligne CS (Chip Select)
• Le transfert simultané de bits sur les lignes MOSI (Master Out Slave In) et MISO (Master In Slave Out)
• La génération de l’horloge de synchronisation

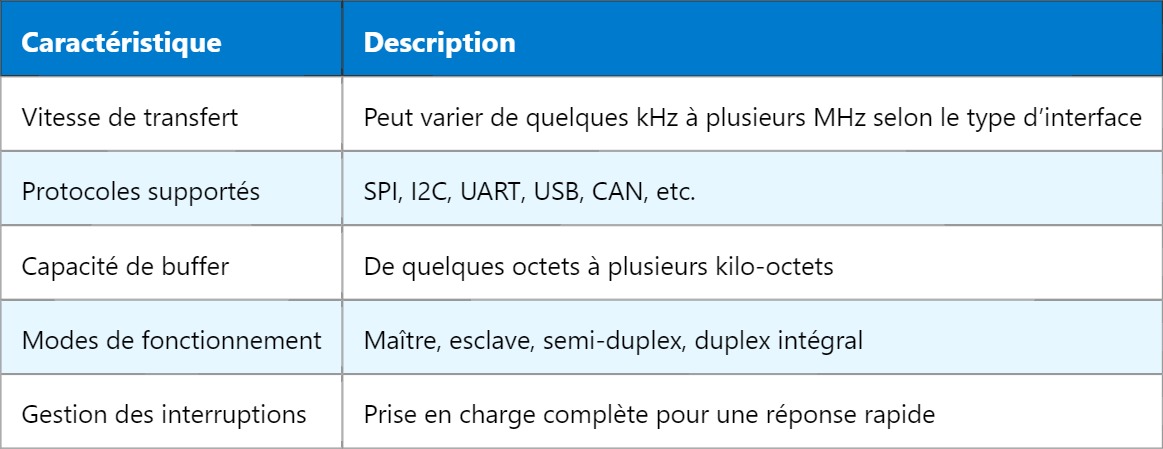

Caractéristiques techniques essentielles

Applications pratiques

Les PIC sont omniprésents dans de nombreux domaines :

• Automobile : pour gérer les capteurs et actionneurs dans les systèmes embarqués.
• Informatique industrielle : automatisation, contrôle de machines.
• Électronique grand public : communication entre microcontrôleurs et périphériques (claviers, écrans, modules Wi-Fi, etc.).
• Instrumentation : acquisition de données via capteurs multiples.

Le choix d’un PIC adapté dépend du protocole utilisé par les périphériques, de la vitesse nécessaire, et des contraintes physiques ou électriques du système.

En résumé, le PIC est un élément fondamental pour assurer l’interconnexion et la bonne communication dans les systèmes embarqués modernes. Sa maîtrise est essentielle pour tout ingénieur électronique travaillant sur la conception de systèmes complexes.
