PG – Signal « Power Good » : fonctionnement et usage

PG – Signal « Power Good » : fonctionnement et usage

Aujourd’hui, on va voir en détail ce qu’est le signal PG, ou « Power Good », et pourquoi il est crucial dans les systèmes électroniques modernes. Ce signal joue un rôle clé dans la gestion de l’alimentation et la protection des circuits sensibles.

Définition et rôle du signal PG

Le signal PG est un indicateur de la stabilité de la tension d’alimentation. Il est généré par un régulateur ou une alimentation pour signaler que la tension de sortie est dans la plage spécifiée et stable, permettant ainsi au système de démarrer ou de fonctionner normalement.

Typiquement, ce signal est un signal logique (niveau haut ou bas) qui informe les composants en aval que l’alimentation est prête et fiable.

Fonctionnement technique

• Le circuit de supervision mesure la tension de sortie de l’alimentation.
• Lorsque la tension atteint un seuil minimal fixé, le signal PG passe à l’état logique haut (1).
• Si la tension chute en dessous du seuil, le signal revient à l’état bas (0), indiquant une alimentation instable ou défaillante.
• Cette transition permet au microcontrôleur ou autre circuit de prendre des mesures, comme bloquer les opérations sensibles ou redémarrer le système.

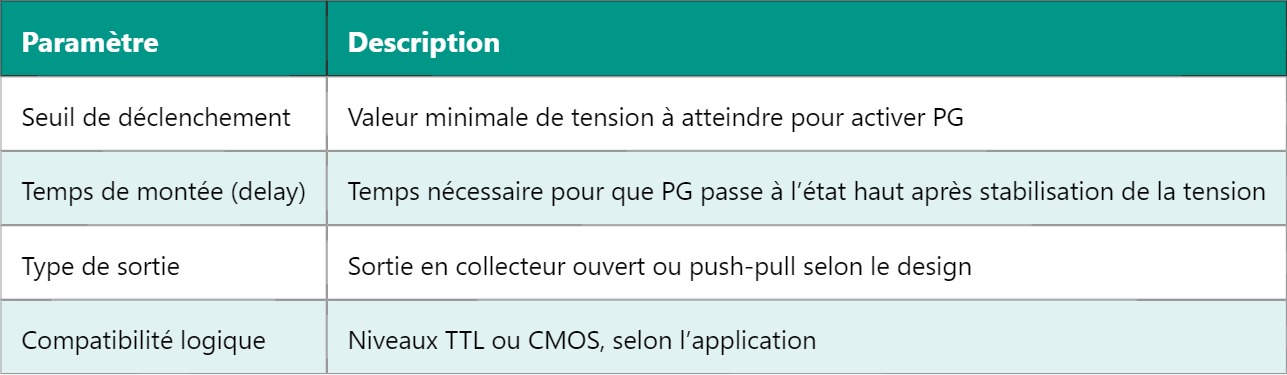

Caractéristiques importantes

Exemple d’application typique

Dans un micro-ordinateur, le signal PG de l’alimentation indique au microprocesseur que la tension d’alimentation est stable avant de commencer l’exécution des instructions. Sans ce signal, un démarrage prématuré pourrait entraîner des erreurs système ou des corruptions de données.

Considérations complémentaires

Il est important que le signal PG ait un délai bien calibré : trop court, il risque d’indiquer un état stable alors que la tension fluctue encore ; trop long, il retarde inutilement le démarrage du système. Les fabricants d’alimentations intègrent souvent un circuit dédié pour optimiser ce délai.

Dans certains cas, le signal PG peut aussi être utilisé pour déclencher des séquences de redémarrage ou de mise en veille, participant ainsi à la gestion globale de la consommation et de la sécurité électrique.

Pour approfondir, découvrez comment fonctionnent les circuits de supervision de tension et leur rôle dans la protection des équipements électroniques.
