PE – Terre de protection : principes et applications

Aujourd’hui, on va voir en détail ce qu’est la terre de protection, souvent désignée par le sigle PE (Protective Earth), son rôle fondamental dans les installations électriques et les bonnes pratiques associées.

Définition et rôle du PE

Le PE, ou terre de protection, est une liaison électrique destinée à assurer la sécurité des personnes et des biens. Il s’agit d’un conducteur qui relie les masses métalliques d’un appareil électrique à la terre, permettant ainsi d’évacuer les courants de défaut vers le sol.

Cette mise à la terre prévient les risques d’électrocution en cas de défaillance d’isolation ou de contact accidentel avec une partie sous tension.

Fonctionnement de la terre de protection

En cas de défaut, un courant de fuite circule entre la phase et la masse de l’appareil. Ce courant est dirigé vers la terre via le conducteur PE, ce qui provoque la coupure automatique du disjoncteur ou du fusible, isolant ainsi la source de danger.

Le conducteur PE ne doit jamais transporter de courant en fonctionnement normal, uniquement lors d’un défaut.

Composants et mise en œuvre

• Le conducteur PE : généralement de couleur vert-jaune, il doit être bien dimensionné pour assurer une faible résistance de liaison.
• La prise de terre : un piquet ou réseau de conducteurs enfouis dans le sol, assurant la dissipation efficace du courant.
• Les connexions : les liaisons entre le conducteur PE et les parties métalliques doivent être fiables et résistantes à la corrosion.

Normes et exigences

Les installations électriques doivent respecter les normes nationales et internationales, telles que la norme NF C 15-100 en France, qui impose notamment :

1. Un réseau de terre avec une résistance inférieure à une valeur maximale fixée (souvent < 100 Ω).
2. Un conducteur PE dimensionné en fonction de la section des conducteurs actifs.
3. Un contrôle régulier des prises de terre pour garantir leur efficacité dans le temps.

Différence entre PE, PEN et TT

Il est important de ne pas confondre PE avec d’autres notions proches :

• PEN : conducteur combinant la fonction de neutre (N) et de terre (PE), utilisé dans certains systèmes de distribution.
• Terre TT : système où la terre du consommateur est indépendante de celle du réseau, nécessitant un dispositif différentiel pour la protection.

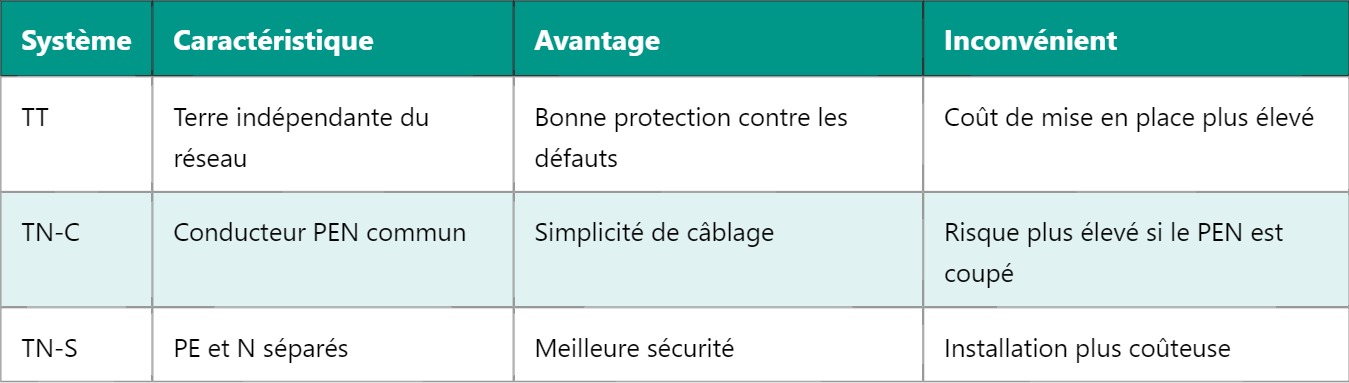

Tableau comparatif des systèmes de terre

En résumé, la terre de protection PE est une composante essentielle garantissant la sécurité électrique, avec des règles strictes de mise en œuvre et d’entretien. Sa compréhension est incontournable pour tout professionnel ou passionné d’électronique.

Pour approfondir, découvrez comment fonctionnent les dispositifs différentiels qui travaillent main dans la main avec la terre de protection.
