PDM – Modulation par Densité d’Impulsions : Principe et Applications
Aujourd’hui, on va découvrir la modulation par densité d’impulsions, ou PDM, une technique essentielle en électronique pour coder des signaux analogiques sous forme numérique grâce à des impulsions.
Qu’est-ce que la modulation par densité d’impulsions (PDM) ?
La modulation par densité d’impulsions est une méthode de modulation où l’information d’un signal analogique est transmise via la densité temporelle d’une séquence d’impulsions. Plutôt que d’encoder directement l’amplitude du signal, la PDM utilise la fréquence d’apparition des impulsions dans un intervalle de temps donné pour représenter la valeur instantanée du signal.
Fonctionnement de la PDM
Le principe repose sur une conversion du signal analogique en une suite d’impulsions tout ou rien (bits 1 ou 0), où :
- Une densité élevée d’impulsions correspond à une amplitude élevée du signal analogique.
- Une densité faible signifie une amplitude faible.
On obtient ainsi une représentation binaire où la densité d’impulsions est proportionnelle à l’amplitude instantanée.
Schéma simplifié du processus
- Le signal analogique est comparé à un signal de référence (souvent un signal triangulaire ou un intégrateur).
- Un comparateur génère une impulsion à chaque dépassement du seuil.
- Le flux d’impulsions est ensuite transmis ou stocké.
- À la réception, un filtre passe-bas permet de reconstruire le signal analogique à partir de la densité des impulsions.
Caractéristiques principales de la PDM
- Résolution temporelle : Plus la fréquence d’échantillonnage est élevée, plus la reconstruction sera fidèle.
- Simplicité de mise en œuvre : La PDM utilise des circuits numériques simples (comparateurs, bascules).
- Robustesse au bruit : Le signal binaire est moins sensible aux perturbations comparé à un signal analogique.
- Large bande passante : La densité élevée d’impulsions nécessite une bande passante importante.

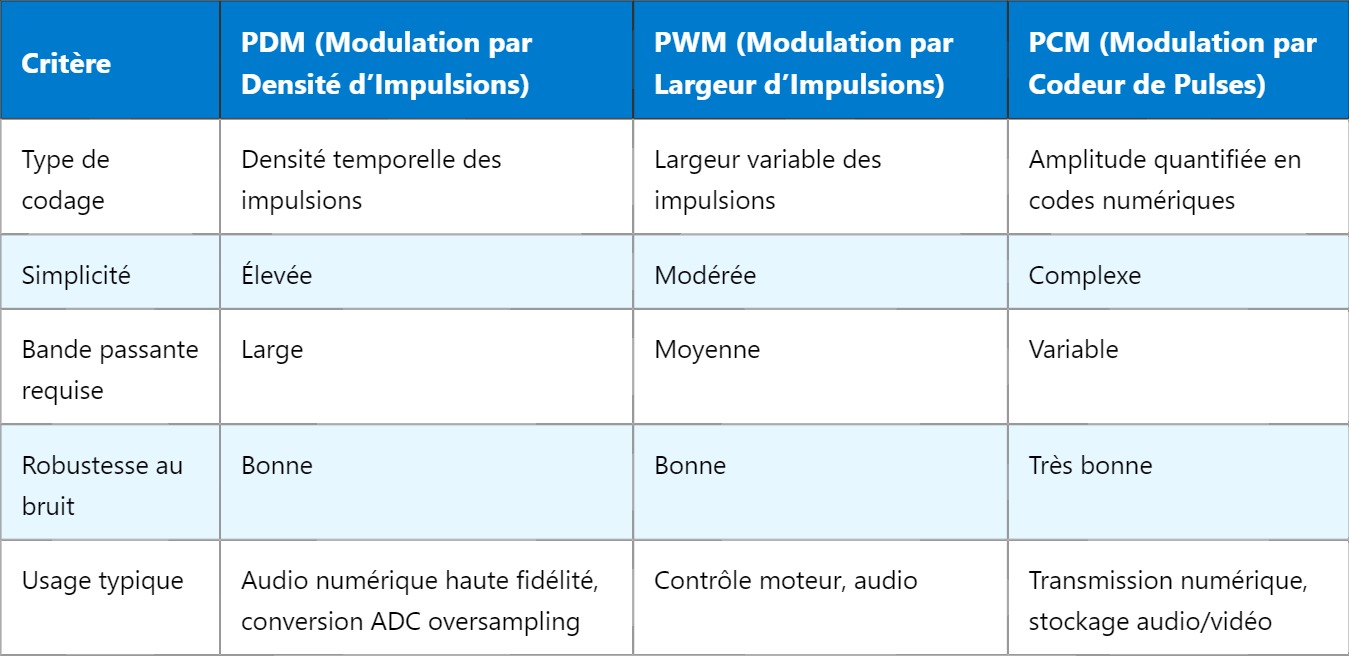

Tableau comparatif : PDM vs PWM vs PCM
Applications courantes de la PDM
La PDM est très utilisée dans plusieurs domaines :
- Audio numérique : Certains microphones MEMS et convertisseurs analogique-numérique exploitent la PDM pour un signal haute fidélité avec réduction du bruit.
- Transmission sans fil : Permet une modulation efficace du signal pour des communications à bande large.
- Conversion A/N : La PDM sert de base à des techniques de suréchantillonnage (delta-sigma) dans les ADC modernes.
Exemple simplifié de génération de PDM
Imaginons un signal analogique sinusoïdal. Pour le coder en PDM :
- On compare la valeur instantanée du sinus avec un seuil variable.
- Si la valeur dépasse ce seuil, on émet une impulsion (1), sinon rien (0).
- Sur une période, la fréquence des impulsions est plus élevée lorsque le sinus est proche de son pic, et plus faible à ses creux.
Cette séquence binaire peut ensuite être filtrée pour retrouver le signal d’origine.
En somme, la modulation par densité d’impulsions est une méthode ingénieuse et efficace pour coder un signal analogique en une forme numérique simple à manipuler, particulièrement adaptée aux applications nécessitant une haute fidélité et une bonne résistance au bruit.
Pour approfondir la compréhension des modulations numériques, découvrez notre article sur la modulation par largeur d’impulsions (PWM) et ses usages en électronique.
