Aujourd’hui, on va plonger dans le cœur de la modulation par impulsions codées, communément appelée PCM, une technique fondamentale en électronique et télécommunications numériques.

Qu’est-ce que la modulation par impulsions codées (PCM) ?

La PCM est une méthode qui permet de convertir un signal analogique en une suite binaire, facilitant ainsi son traitement, sa transmission et son stockage numériques. Elle joue un rôle crucial dans les télécommunications modernes, notamment dans la téléphonie, la radiodiffusion et les systèmes audio numériques.

Les étapes fondamentales de la PCM

1. Échantillonnage : Le signal analogique continu est prélevé à intervalles réguliers pour en capturer des valeurs discrètes. Cette opération est régie par le théorème de Nyquist, qui impose que la fréquence d’échantillonnage soit au moins deux fois supérieure à la fréquence maximale du signal à transmettre pour éviter toute perte d’information (repliement spectral).
2. Quantification : Chaque valeur échantillonnée est approchée par un niveau discret dans une gamme finie. Cette étape introduit une erreur appelée erreur de quantification, source de distorsion. Le nombre de niveaux de quantification dépend du nombre de bits utilisés par échantillon.
3. Codage : Chaque niveau quantifié est codé en un mot binaire. Par exemple, avec 8 bits, on peut coder 256 niveaux différents.

Caractéristiques techniques importantes

• Fréquence d’échantillonnage (Fs) : Elle détermine la rapidité à laquelle le signal est prélevé. Typiquement, pour l’audio téléphonique, Fs = 8 kHz.
• Résolution en bits (n) : C’est la précision de la quantification. Plus elle est élevée, meilleure est la fidélité, mais le débit binaire augmente.
• Débit binaire (R) : Calculé par R = Fs × n, il exprime le nombre de bits transmis par seconde.

Exemple simplifié d’une conversion PCM

Considérons un signal audio limité à 3 kHz :

1. Fréquence d’échantillonnage Fs = 8 kHz (respect du théorème de Nyquist).
2. Résolution n = 8 bits.
3. Débit binaire R = 8 000 × 8 = 64 000 bits/s (64 kbps).

Ce flux binaire peut être transmis sur un canal numérique ou stocké dans une mémoire.

Avantages et limitations de la PCM

• Avantages : Robustesse face au bruit, facilité de traitement numérique, standardisation universelle (ex : standard téléphonique ITU-T G.711).
• Limitations : Nécessité d’une bande passante élevée, présence de bruit de quantification, coût énergétique et matériel en fonction du débit.

Applications courantes

La PCM est omniprésente dans :

• La téléphonie numérique fixe et mobile.
• Le stockage audio numérique (CD, DAT).
• La diffusion numérique (radio, télévision).
• Les systèmes de communication par satellite.

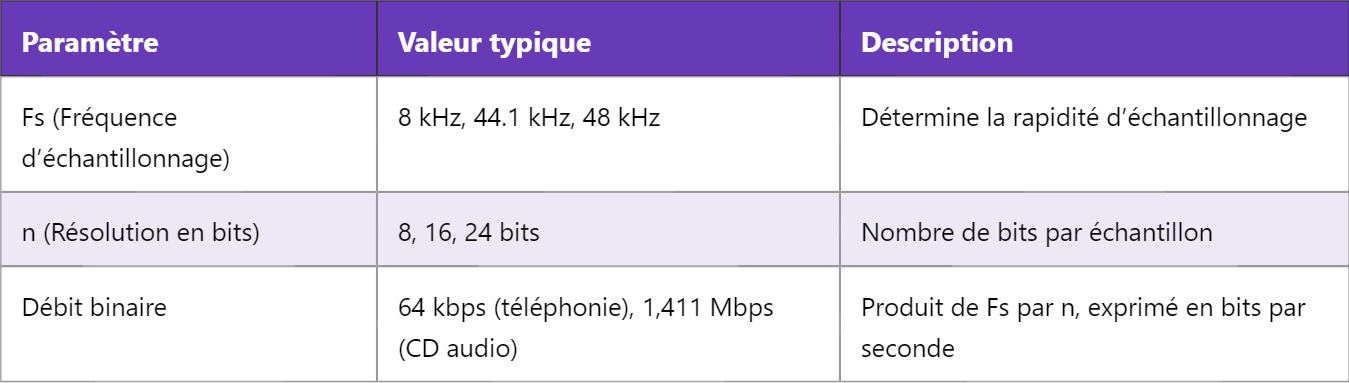

Tableau récapitulatif des paramètres PCM courants

Vous voyez que la PCM est une technologie clé pour numériser le monde analogique. Pour aller plus loin, découvrez comment les techniques de modulation avancées améliorent encore la transmission numérique et optimisent les débits.
