Aujourd’hui, on va explorer en détail ce qu’est une PCB, ou carte de circuit imprimé, élément fondamental de presque tous les dispositifs électroniques modernes. Comprendre sa conception, ses matériaux, et son rôle est essentiel pour tout professionnel ou passionné d’électronique.

Définition et rôle d’une PCB

Une PCB (Printed Circuit Board) est une plaque isolante sur laquelle sont fixés et interconnectés des composants électroniques via des pistes conductrices. Elle permet d’organiser et de maintenir les composants, tout en assurant les connexions électriques nécessaires au fonctionnement du circuit.

Structure et matériaux d’une PCB

Une carte de circuit imprimé est généralement constituée de plusieurs couches :

  • Substrat : souvent en époxy renforcé de fibre de verre (FR4), il forme la base isolante et rigide.
  • Couches conductrices : principalement du cuivre, elles forment les pistes qui relient les composants.
  • Masque de soudure : couche protectrice verte (ou autre couleur) qui empêche les courts-circuits et protège les pistes.
  • Silkscreen : inscriptions blanches permettant d’identifier les composants et repères sur la PCB.

Processus de fabrication

La fabrication d’une PCB suit plusieurs étapes clés :

  1. Conception du schéma : création du circuit électronique sous forme schématique.
  2. Routage : disposition des pistes conductrices selon la conception.
  3. Gravure : enlèvement du cuivre non désiré par des procédés chimiques ou mécaniques.
  4. Perçage : création des trous pour composants traversants ou vias (connexions entre couches).
  5. Placage et soudure : application du masque de soudure et montage des composants par soudure.

Types de PCB

Selon la complexité et l’usage, on distingue plusieurs types :

  • Simple face : pistes sur une seule face, utilisé pour circuits simples.
  • Double face : pistes sur les deux faces, avec connexions par vias.
  • Multicouches : plusieurs couches internes pour circuits complexes et haute densité.

Principaux paramètres techniques

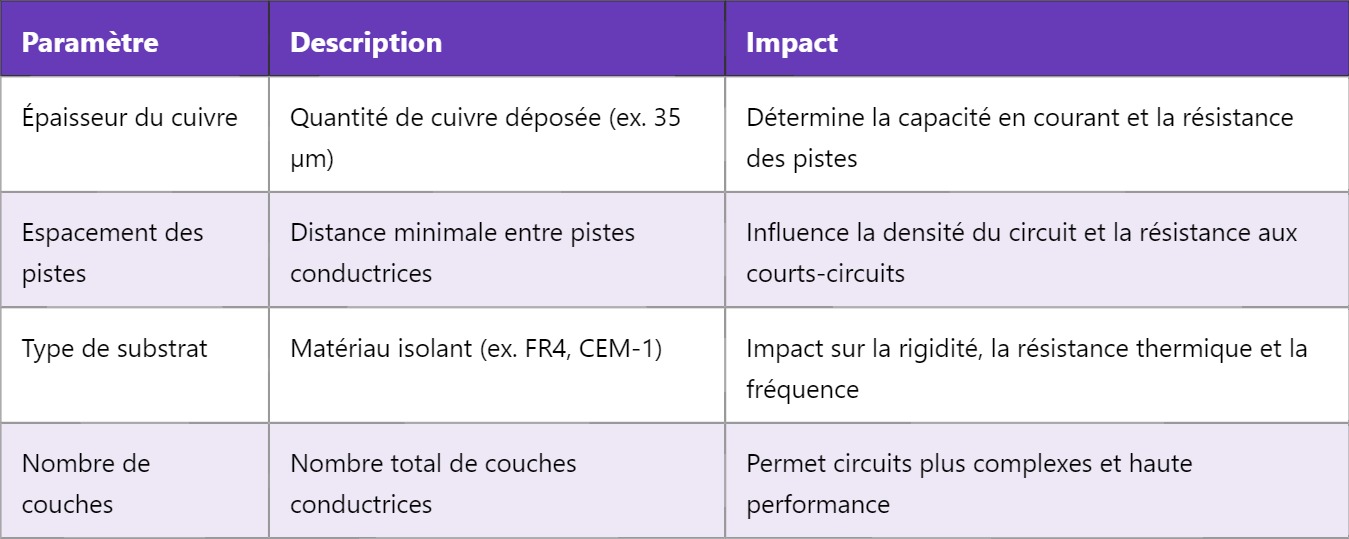

Paramètre Description Impact
Épaisseur du cuivre Quantité de cuivre déposée (ex. 35 µm) Détermine la capacité en courant et la résistance des pistes
Espacement des pistes Distance minimale entre pistes conductrices Influence la densité du circuit et la résistance aux courts-circuits
Type de substrat Matériau isolant (ex. FR4, CEM-1) Impact sur la rigidité, la résistance thermique et la fréquence
Nombre de couches Nombre total de couches conductrices Permet circuits plus complexes et haute performance

Applications et innovations

Les PCB sont omniprésentes, des gadgets grand public aux équipements industriels. Avec l’avènement de l’électronique portable et des objets connectés, la miniaturisation et la flexibilité des PCB évoluent rapidement, avec notamment les circuits flexibles et rigides-flexibles. Ces innovations permettent des designs plus compacts, légers, et adaptés aux contraintes mécaniques spécifiques.

En maîtrisant la conception et les spécificités des PCB, vous serez mieux équipé pour concevoir des appareils fiables et performants. Demain, nous pourrons approfondir ensemble un autre composant crucial : les composants passifs, et leur rôle dans un circuit électronique.
