OTDR : Réflectomètre Optique Temporel
Aujourd’hui on va voir un outil essentiel pour quiconque travaille sur les réseaux en fibre optique : l’OTDR, ou Réflectomètre Optique Temporel. Cet appareil permet de caractériser et de localiser précisément les défauts dans une fibre optique, ce qui est indispensable lors du déploiement ou de la maintenance d’une infrastructure fibre.
Principe de fonctionnement
L’OTDR envoie une impulsion lumineuse très brève dans une fibre optique et mesure la lumière qui revient sous forme de réflection ou de diffusion. Ce retour est analysé pour créer une représentation graphique — appelée trace OTDR — qui reflète l’état de la fibre sur toute sa longueur.
- Réflexion de Fresnel : provoquée par des interfaces optiques (connecteurs, ruptures).
- Diffusion Rayleigh : phénomène naturel de la fibre utilisé pour caractériser la perte continue.
Paramètres importants à connaître
Pour utiliser un OTDR efficacement, plusieurs paramètres doivent être configurés correctement :
- Indice de réfraction : essentiel pour que l’OTDR calcule la distance correctement.
- Largeur de pulse : plus elle est large, plus la portée est grande, mais moins la résolution est fine.
- Plage dynamique : capacité de l’OTDR à détecter les signaux faibles sur de longues distances.
- Zone morte d’événement : distance minimale entre deux événements détectables distinctement.
Applications principales
- Localisation de défauts : cassures, micro-courbures, connecteurs mal insérés.
- Certification d’une installation : vérification de la qualité d’une liaison fibre avant mise en service.
- Surveillance continue : détection proactive de dégradations sur les réseaux longue distance.
Lecture d’une trace OTDR
La trace OTDR est un graphique où l’axe horizontal représente la distance, et l’axe vertical l’atténuation du signal (en dB). Chaque événement visible (connecteur, épissure, cassure) génère une variation sur cette courbe :
- Connecteur : pic de réflexion suivi d’une perte faible.
- Épissure fusionnée : légère chute sans réflexion.
- Cassure : chute brutale avec réflexion importante (souvent le dernier événement).
Exemple d’interprétation
Supposons qu’un OTDR affiche une trace avec un premier pic à 2,3 km suivi d’un affaissement brutal du signal. Cela indique probablement un connecteur à 2,3 km suivi d’une cassure ou d’une coupure dans la fibre. Cela permet d’intervenir rapidement au bon endroit.
Limitations et bonnes pratiques
- Utiliser un cordon de lancement et un cordon de réception pour éviter que les zones mortes ne masquent les événements aux extrémités.
- Choisir une largeur de pulse adaptée à la longueur et la nature du lien testé.
- Réaliser plusieurs acquisitions avec des paramètres différents pour optimiser la détection.
OTDR monomode vs multimode
Un OTDR peut être conçu pour les fibres monomodes (longue distance, 1310/1550 nm) ou multimodes (courtes distances, typiquement 850/1300 nm). Il est important d’utiliser l’OTDR adapté au type de fibre testé pour garantir une mesure fiable.

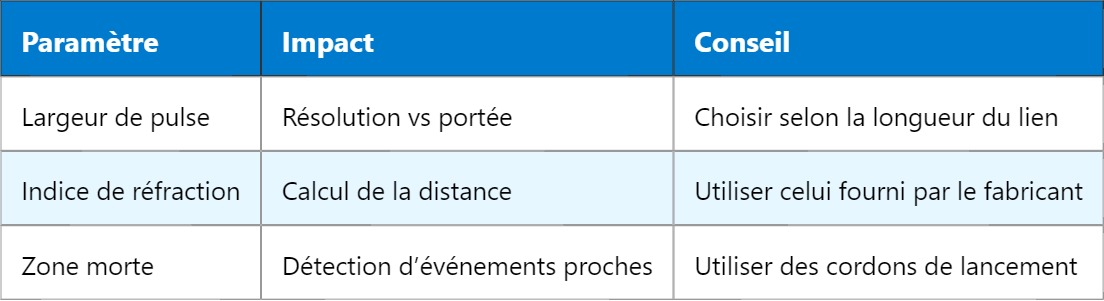

Tableau comparatif de différents paramètres
Grâce à sa capacité à visualiser et diagnostiquer les réseaux optiques, l’OTDR reste un outil fondamental pour les techniciens télécom. Il permet non seulement de repérer les anomalies mais aussi d’évaluer la qualité globale d’un lien.
Si ce type d’analyse vous intéresse, vous pourriez aussi aimer découvrir le fonctionnement du VFL (Visual Fault Locator), un autre outil très utile pour détecter les ruptures dans les fibres optiques.
