OR – Porte OU
La porte logique OR, souvent appelée « porte OU », est un composant fondamental en électronique numérique. Elle effectue une opération logique où la sortie est à l’état haut (1) si au moins une des entrées est à l’état haut (1). En d’autres termes, elle renvoie vrai si l’une des conditions est vraie.
Aujourd’hui, je vais vous montrer comment cette porte se comporte, où elle s’utilise concrètement, et comment elle s’implémente dans des circuits réels.
Fonctionnement de la porte OR

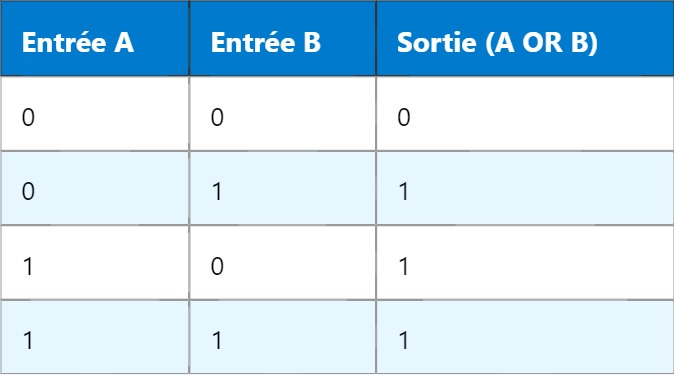

La table de vérité d’une porte OR est la suivante :
| Entrée A | Entrée B | Sortie (A OR B) |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
La logique est simple : tant qu’une des deux entrées (ou les deux) est à 1, la sortie passe à 1. Ce comportement est fondamental dans les systèmes de commande où plusieurs conditions peuvent déclencher une même action.
Exemple d’application concrète
Imaginons un système d’éclairage automatique où deux capteurs sont utilisés pour activer une lampe : un capteur de présence et un capteur de luminosité faible. Si l’un ou l’autre de ces capteurs signale une condition vraie (présence détectée ou obscurité), la lampe s’allume :
- Capteur de présence = 1 (quelqu’un est là)
- Capteur de luminosité = 0 (pas d’obscurité)
- Lampe = 1 (elle s’allume)
Ce type de logique évite de devoir combiner toutes les conditions dans une seule, ce qui simplifie la conception du circuit.
Implémentation avec des circuits intégrés
Les portes OR sont disponibles sous forme de circuits intégrés standards comme le 7432, qui contient quatre portes OR indépendantes à deux entrées. Voici une façon typique de connecter un 7432 :
- Connecter Vcc (5V) et GND sur les broches d’alimentation.
- Choisir une porte parmi les quatre disponibles (par exemple, broches 1, 2 pour les entrées, 3 pour la sortie).
- Appliquer des signaux logiques 0 ou 1 sur les entrées et observer la sortie.
Ce type de composant est très utilisé en électronique embarquée, en domotique ou dans des systèmes d’alarme simples. Dans certaines situations, on peut aussi combiner plusieurs portes OR avec d’autres types de portes pour former des circuits logiques complexes (additionneurs, multiplexeurs, etc.).
Les portes OR peuvent également être créées à l’aide de diodes, notamment dans les circuits logiques à diodes, où la simplicité de conception prime sur la précision des niveaux de tension. Par exemple :
- Deux diodes en parallèle, anodes connectées aux entrées, cathodes reliées ensemble à la sortie.
- Une résistance de tirage vers la masse (pull-down) pour forcer l’état bas en absence de signal actif.
Cette technique, bien que moins utilisée aujourd’hui, permet de comprendre le principe de base sans circuit intégré.
Demain, nous verrons comment la porte AND complète parfaitement la porte OR dans la réalisation de logiques conditionnelles plus précises.
