NO – Contact normalement ouvert : fonctionnement et applications
Aujourd’hui on va voir en détail ce qu’est un contact NO, ou contact normalement ouvert, et pourquoi il est essentiel dans de nombreux circuits électroniques et systèmes industriels. Ce composant électromécanique joue un rôle fondamental dans la gestion des flux électriques.
Définition et principe de fonctionnement
Le sigle NO signifie « Normally Open » en anglais, soit « normalement ouvert » en français. Cela désigne un type de contact électrique qui, en l’absence d’action extérieure (comme une commande ou un signal), reste ouvert, c’est-à-dire non conducteur. Ainsi, il ne laisse pas passer le courant tant qu’il n’est pas actionné.
Lorsqu’un contact NO est activé, il se ferme, permettant le passage du courant et donc la fermeture du circuit. Cette caractéristique est opposée à celle d’un contact NC (« Normally Closed » ou « normalement fermé ») qui, lui, laisse passer le courant en position de repos.
Applications courantes des contacts NO
Les contacts NO sont largement utilisés dans les relais, interrupteurs, boutons poussoirs, et autres dispositifs de commande. Leur avantage principal est de permettre une commande précise et sûre d’un circuit, en intervenant uniquement lorsqu’une action spécifique est réalisée.
- Relais électromécaniques : le contact NO se ferme uniquement lorsque la bobine du relais est alimentée, activant ainsi la charge connectée.
- Boutons poussoirs : par exemple, un bouton d’appel qui ferme le contact uniquement lorsqu’on appuie dessus.
- Circuits de sécurité : la position ouverte initiale garantit qu’en cas de défaillance, aucun courant ne circule.

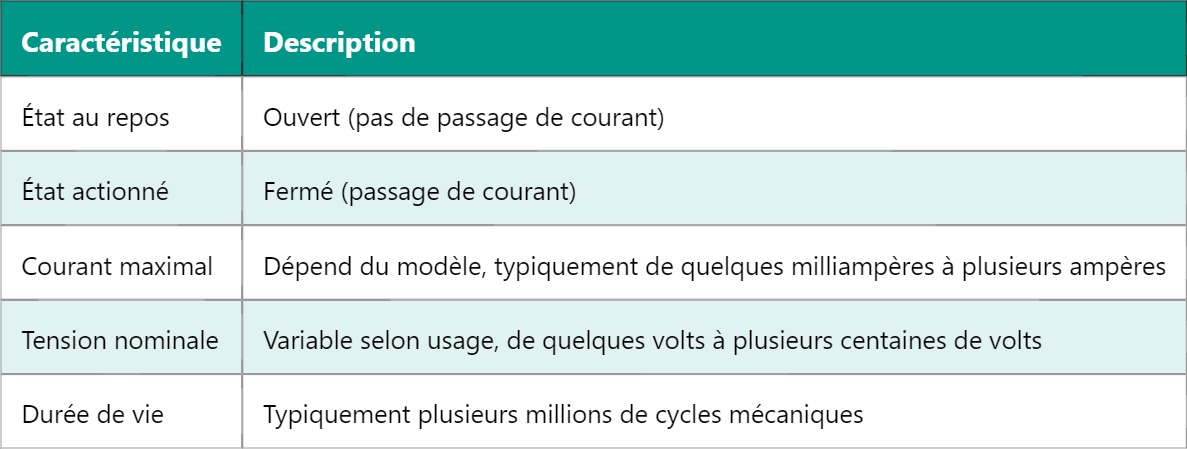

Caractéristiques techniques essentielles
Exemple d’utilisation pratique
Considérons un relais avec un contact NO commandant l’allumage d’une lampe. Tant que la bobine du relais n’est pas alimentée, le contact NO reste ouvert et la lampe est éteinte. Lorsque la bobine est alimentée, le contact se ferme, la lampe s’allume, illustrant clairement la fonction d’interrupteur commandé.
En conclusion, maîtriser le fonctionnement des contacts NO est crucial pour concevoir des circuits fiables et sûrs. Demain, nous approfondirons un autre élément clé de l’électronique : le contact NC, ou contact normalement fermé, pour mieux comprendre leur complémentarité dans les systèmes de commande.
