NAND – Porte NON-ET : Principe et Fonctionnement
Aujourd’hui on va voir en détail la porte logique NAND, souvent appelée porte NON-ET, un composant fondamental en électronique numérique. Comprendre son fonctionnement est essentiel pour la conception des circuits logiques et des systèmes informatiques.
Définition et principe de la porte NAND
La porte NAND est une porte logique qui réalise l’opération NON-ET. Elle produit une sortie à l’état bas (0) uniquement lorsque toutes ses entrées sont à l’état haut (1). Dans tous les autres cas, la sortie est à l’état haut (1).

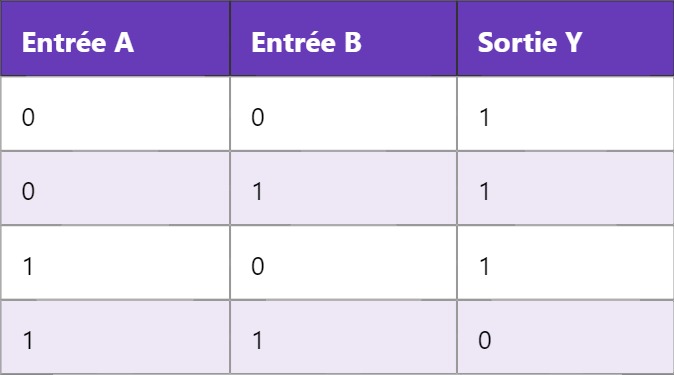

Cette fonction peut être formalisée par la relation logique suivante :
Représentation symbolique et équation logique
Le symbole classique de la porte NAND est une porte ET avec un petit cercle à sa sortie indiquant l’inversion. L’équation logique peut s’écrire :
- Y = ¬(A ∧ B)
où ¬ représente la négation et ∧ l’opération ET.
Applications principales
La porte NAND est très polyvalente. Elle est dite universelle car on peut réaliser toutes les autres fonctions logiques en la combinant :
- Inversion (NOT) : Une porte NAND avec ses deux entrées reliées ensemble réalise une fonction NON.
- Fonction ET : En inversant la sortie d’une porte NAND, on obtient une porte ET.
- Fonction OU : Plusieurs portes NAND peuvent être combinées pour créer une porte OU.
Pourquoi la porte NAND est-elle essentielle en électronique ?
Sa fabrication est simple et économique, surtout en technologie CMOS, ce qui permet d’intégrer un grand nombre de portes dans des circuits intégrés complexes. De plus, sa nature universelle en fait un élément clé dans la conception de microprocesseurs, mémoires, et circuits combinatoires ou séquentiels.
Exemple pratique
Imaginons un système d’alarme qui doit se déclencher uniquement si deux capteurs sont activés simultanément. La porte NAND peut être utilisée pour inverser la condition : le signal d’alarme sera actif sauf si les deux capteurs sont en alerte, ce qui permet d’ajouter une logique de sécurité.
Pour approfondir, je vous invite à découvrir comment fonctionnent les portes NOR, une autre famille de portes universelles tout aussi indispensable.
