Aujourd’hui, on va voir en détail ce qu’est le MPPT, ou Suivi du Point de Puissance Maximale, une technique essentielle pour optimiser la production d’énergie dans les systèmes photovoltaïques.

Qu’est-ce que le MPPT ?

Le MPPT est une méthode permettant d’extraire la puissance maximale possible d’un générateur électrique, souvent une cellule solaire ou un panneau photovoltaïque. Le point de puissance maximale correspond à une combinaison spécifique de tension et de courant où la puissance fournie est la plus élevée.

Sans MPPT, un système solaire pourrait fonctionner loin de cette condition optimale, entraînant une perte significative d’énergie récupérée.

Pourquoi le MPPT est-il indispensable ?

• La caractéristique tension-courant (V-I) d’un panneau solaire varie avec l’ensoleillement, la température et la charge.
• Le point de puissance maximale (MPP) change donc en fonction des conditions environnementales.
• Un système sans MPPT fixe simplement une tension ou un courant, souvent loin du MPP, ce qui réduit le rendement.
• Avec un contrôleur MPPT, on adapte continuellement la charge pour rester au MPP.

Principe de fonctionnement du MPPT

Le contrôleur MPPT agit comme un convertisseur DC-DC, ajustant la charge vue par le panneau solaire pour maintenir son fonctionnement au point de puissance maximale.

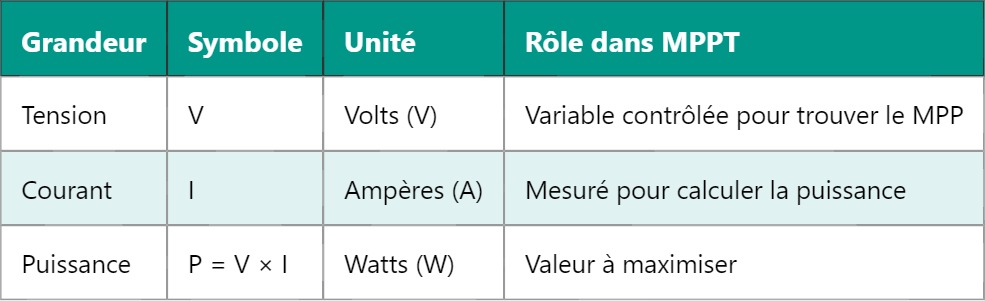

Le principe repose sur la mesure et l’analyse continues de la tension et du courant du panneau pour déterminer la puissance instantanée :

Algorithmes courants de MPPT

Différentes méthodes existent pour suivre le MPP, chacune avec ses avantages et inconvénients :

1. Perturb and Observe (P&O) :
   • On perturbe la tension légèrement, on observe l’effet sur la puissance.
   • Si la puissance augmente, on continue dans cette direction.
   • Simple à implémenter mais peut osciller autour du MPP.
2. Incremental Conductance (IncCond) :
   • Compare la conductance incrémentale (ΔI/ΔV) à la conductance instantanée (I/V).
   • Permet de détecter précisément le MPP sans oscillations excessives.
   • Plus complexe mais plus stable.
3. Algorithmes basés sur l’optimisation et l’intelligence artificielle :
   • Utilisation de réseaux neuronaux, algorithmes génétiques, etc.
   • Adaptatifs à des conditions très variables.
   • Moins fréquents dans les systèmes commerciaux simples.

Exemple simplifié de Perturb and Observe

Supposons qu’à un instant donné, la tension V = 30 V et le courant I = 5 A, donc la puissance P = 150 W.

On augmente la tension de 0,5 V à 30,5 V. Si le nouveau produit V × I est supérieur à 150 W, on continue d’augmenter la tension. Sinon, on revient en arrière et on diminue la tension.

Applications du MPPT

Le MPPT est utilisé dans :

• Les systèmes photovoltaïques pour maximiser l’énergie produite
• Les chargeurs de batteries solaires, pour optimiser la charge
• Les véhicules solaires et systèmes embarqués pour efficacité énergétique
• Les onduleurs hybrides et systèmes autonomes

En pratique, l’intégration d’un contrôleur MPPT améliore significativement la performance globale et réduit les pertes, surtout en conditions météorologiques variables.

Si vous souhaitez approfondir les différences entre les types de convertisseurs DC-DC utilisés en MPPT, ne manquez pas notre article consacré aux convertisseurs boost, buck et buck-boost.
