Aujourd’hui, on va voir en détail le connecteur MCX, un composant essentiel dans les systèmes de transmission RF et micro-ondes où la compacité et la performance sont cruciales.

Qu’est-ce qu’un connecteur MCX ?

Le MCX (Micro CoaXial) est un type de connecteur coaxial miniature conçu pour relier des câbles coaxiaux dans des applications à haute fréquence. Il se distingue par sa taille réduite, son verrouillage à encliquetage, et sa bonne performance jusqu’à environ 6 GHz, ce qui le rend idéal pour des équipements où l’espace est limité.

Caractéristiques techniques principales

• Impédance caractéristique : 50 ohms, standard pour la plupart des transmissions RF.
• Plage de fréquences : Jusqu’à 6 GHz en général, ce qui couvre la majorité des applications Wi-Fi, GPS, et communications radio.
• Type de verrouillage : À encliquetage (snap-on), permettant un raccord rapide et sécurisé sans outil.
• Taille compacte : Diamètre extérieur approximatif de 3,6 mm, plus petit que le SMA, facilitant l’intégration dans les appareils miniatures.
• Tension maximale : Environ 335 V, adaptée à des applications à faible puissance.
• Matériaux : Corps souvent en laiton plaqué nickel ou or, isolant en PTFE, pour assurer durabilité et stabilité électrique.

Applications courantes du MCX

Grâce à sa taille réduite et à ses performances, le MCX est largement utilisé dans :

• Les équipements GPS et antennes embarquées.
• Les modems 3G/4G et routeurs Wi-Fi.
• Les appareils portables et équipements médicaux.
• Les systèmes de surveillance et vidéosurveillance sans fil.
• Les équipements de test RF compacts.

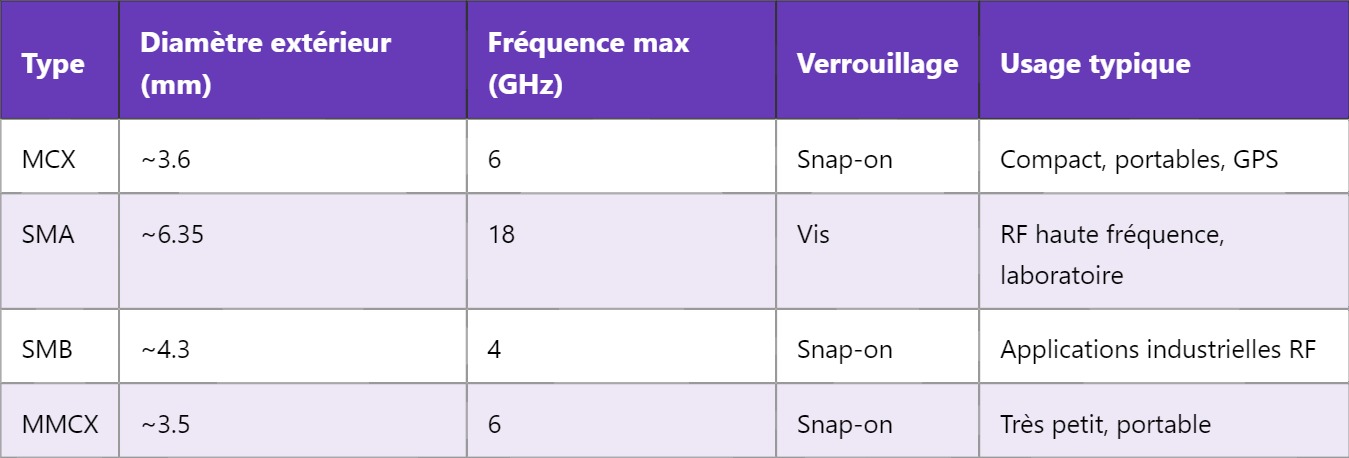

Comparaison entre MCX et autres connecteurs coaxiaux

Installation et précautions

1. Vérifier la compatibilité : S’assurer que le câble coaxial et le connecteur MCX ont les mêmes impédances et dimensions.
2. Montage correct : L’encliquetage doit être net, sans forcer, pour éviter d’endommager les contacts.
3. Éviter la corrosion : Préférer des connecteurs plaqués or pour les environnements humides.
4. Tester la continuité : Utiliser un analyseur de réseau ou un testeur RF pour garantir la qualité du raccordement.

Conclusion

Le connecteur MCX s’impose comme une solution fiable et compacte pour les connexions coaxiales dans les équipements électroniques modernes nécessitant une bonne performance RF dans un format réduit. Sa simplicité de mise en œuvre et sa compatibilité avec de nombreux standards en font un choix privilégié dans le domaine des communications sans fil et des applications embarquées.

Pour approfondir vos connaissances sur les connecteurs coaxiaux, découvrez notre article sur les connecteurs SMA, un incontournable pour les fréquences encore plus élevées.
