MCB – Disjoncteur Miniature : Comprendre son Fonctionnement et ses Applications

Aujourd’hui, on va voir en détail ce qu’est un MCB, ou disjoncteur miniature, un composant essentiel dans la protection des circuits électriques domestiques et industriels.

Qu’est-ce qu’un MCB ?

Le MCB (Miniature Circuit Breaker) est un dispositif de protection automatique destiné à interrompre un circuit électrique en cas de surcharge ou de court-circuit. Il remplace les fusibles dans de nombreuses installations, offrant une meilleure sécurité et une remise en service plus simple.

Fonctionnement du disjoncteur miniature

Le MCB combine deux mécanismes de déclenchement :

Protection contre la surcharge : un bilame chauffant se déforme sous l’effet du courant excessif, déclenchant le mécanisme d’ouverture après un délai proportionnel à l’intensité.
Protection contre le court-circuit : un électroaimant génère une force instantanée qui ouvre immédiatement le circuit en cas de courant très élevé.

Caractéristiques techniques clés

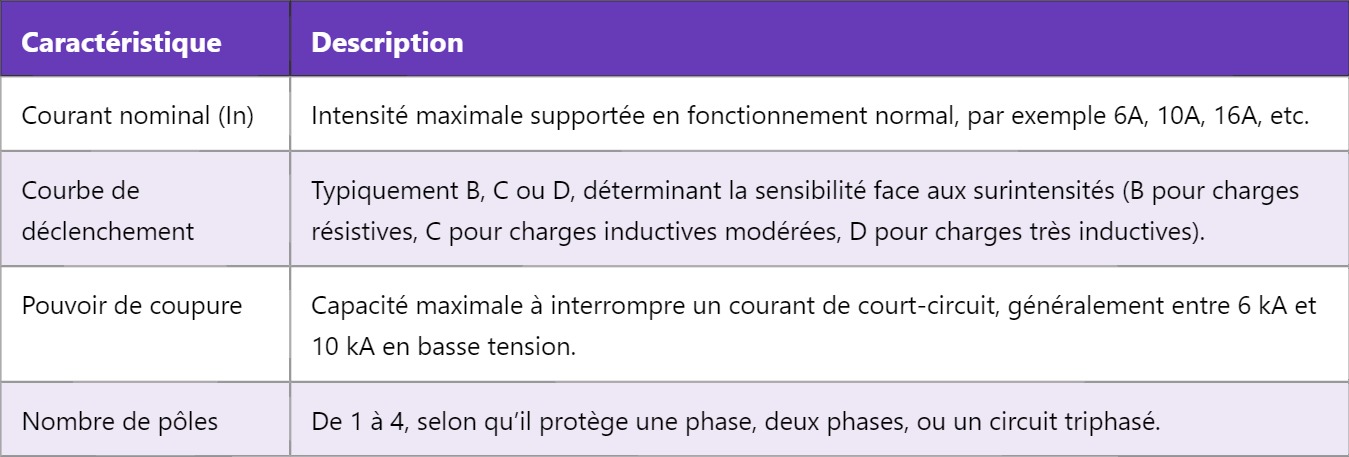

Caractéristique	Description
Courant nominal (In)	Intensité maximale supportée en fonctionnement normal, par exemple 6A, 10A, 16A, etc.
Courbe de déclenchement	Typiquement B, C ou D, déterminant la sensibilité face aux surintensités (B pour charges résistives, C pour charges inductives modérées, D pour charges très inductives).
Pouvoir de coupure	Capacité maximale à interrompre un courant de court-circuit, généralement entre 6 kA et 10 kA en basse tension.
Nombre de pôles	De 1 à 4, selon qu’il protège une phase, deux phases, ou un circuit triphasé.

Installation et application

Le MCB est installé dans un tableau électrique et protège les circuits en aval (prises, éclairage, moteurs, etc.). Son choix dépend :

De la nature de la charge (résistive, inductive, capacitive).
Du courant nominal adapté à la section des câbles et à la puissance des équipements.
Du type de courbe de déclenchement en fonction du profil de l’installation.

Un exemple concret : pour un circuit d’éclairage domestique, un MCB 10A de courbe B est souvent utilisé. Pour un circuit moteur, on privilégiera un MCB avec une courbe C ou D selon le démarrage et les surintensités attendues.

Avantages du MCB par rapport au fusible

Réarmement simple sans remplacement de pièce.
Protection plus précise grâce aux différentes courbes de déclenchement.
Moins de temps d’interruption et donc une meilleure continuité de service.
Meilleure sécurité pour les utilisateurs et le matériel.

Le disjoncteur miniature est donc un composant indispensable pour garantir la sécurité électrique des installations modernes, alliant rapidité, fiabilité et adaptabilité aux différents besoins.

Pour approfondir vos connaissances, découvrez notre article sur le rôle du disjoncteur différentiel, un complément incontournable du MCB pour la sécurité des personnes.

MCB – Disjoncteur Miniature : Comprendre son Fonctionnement et ses Applications
